Adaptador Megger EVX100 para comprobación de puntos de recarga con MFT-X1

Adaptador Megger EVX100 para comprobación de puntos de recarga

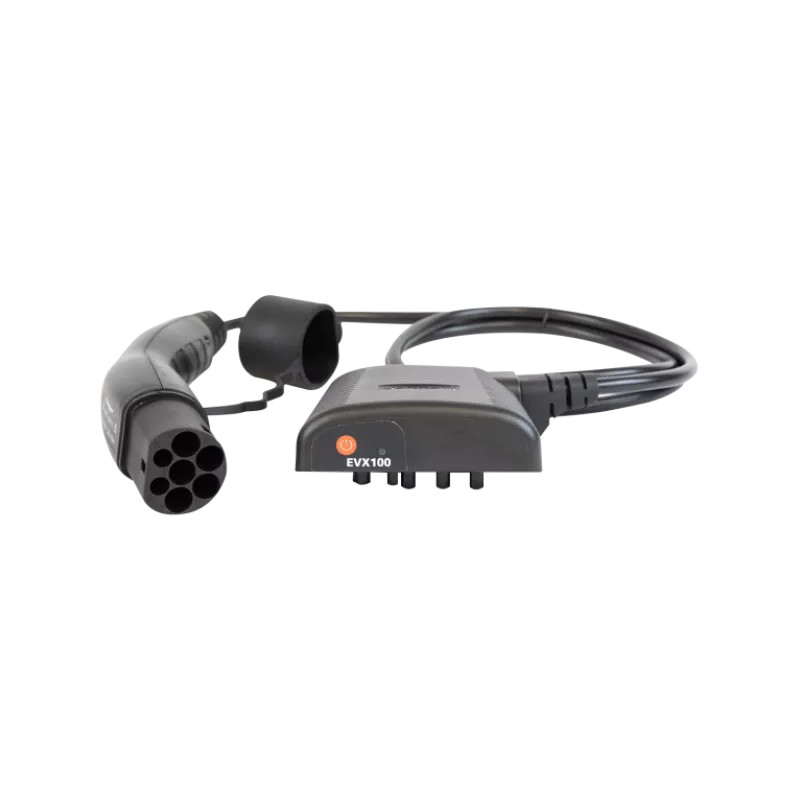

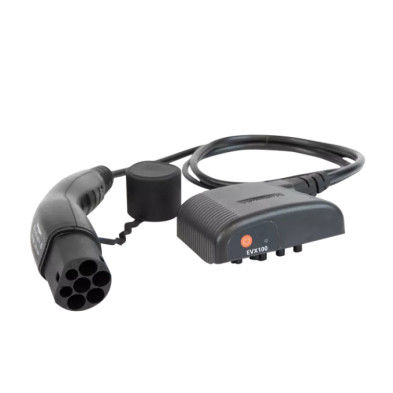

El Adaptador Megger EVX100 es una interfaz específica para la comprobación de puntos de recarga de vehículos eléctricos mediante el comprobador multifunción Megger MFT-X1. Permite realizar pruebas automáticas y manuales sobre estaciones de carga modo 3, tanto monofásicas como trifásicas, con potencias de hasta 22 kW.

Su principal diferencia frente a adaptadores convencionales es la integración directa con el MFT-X1. El EVX100 se instala directamente sobre el comprobador, evitando cables de interconexión adicionales y permitiendo controlar las funciones de prueba desde el propio MFT-X1.

El conjunto formado por el EVX100 y el MFT-X1 está diseñado para facilitar al instalador las tareas de puesta en marcha, mantenimiento y diagnóstico de puntos de recarga de vehículos eléctricos.

El MFT-X1 controla directamente el adaptador y presenta las funciones necesarias para cada comprobación, ayudando a reducir posibles errores de configuración y agilizando las pruebas sobre la instalación.

Características principales

• Adaptador específico para el comprobador multifunción Megger MFT-X1.
• Comprobación de puntos de recarga de vehículos eléctricos modo 3.
• Compatible con instalaciones monofásicas y trifásicas de hasta 22 kW.
• Conexión directa al MFT-X1 sin cables de interconexión entre ambos equipos.
• Pruebas automáticas y manuales desde el MFT-X1.
• Control y verificación de los estados del piloto de control CP.
• Automatización de secuencias de prueba asociadas a dispositivos RCD y RDC.
• Ayuda a reducir errores durante la selección y configuración de las pruebas.
• Conector tipo 2 integrado.
• Batería interna recargable de iones de litio.
• Carga mediante USB-C.
• Grado de protección IP54.
• Diseño compacto para trabajos de campo.

Integración directa con Megger MFT-X1

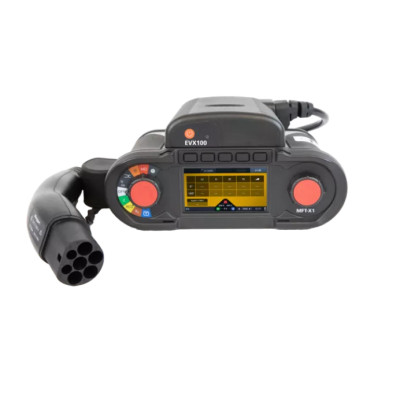

El EVX100 se monta directamente sobre el Megger MFT-X1, formando una solución integrada para la comprobación de cargadores de vehículo eléctrico.

Al no depender de una caja de control independiente con selectores manuales, las funciones del adaptador se gestionan directamente desde el MFT-X1. Esto simplifica el procedimiento de medida y reduce la posibilidad de seleccionar una configuración incorrecta durante las pruebas.

Pruebas automatizadas en puntos de recarga

Durante determinadas comprobaciones, la actuación de dispositivos de protección como RCD o RDC puede obligar a realizar diferentes cambios en los estados del punto de recarga.

El EVX100 automatiza parte de estas secuencias, evitando tener que realizar manualmente los diferentes ciclos del piloto de control después de cada actuación de las protecciones y reduciendo el tiempo necesario para completar las pruebas.

Características técnicas del Megger EVX100

¿Para qué sirve el Megger EVX100?

El EVX100 permite comprobar el funcionamiento y las protecciones asociadas a un punto de recarga utilizando las funciones de medida del Megger MFT-X1.

Está especialmente orientado a instaladores y técnicos que realizan verificaciones durante la puesta en servicio, mantenimiento o diagnóstico de instalaciones de recarga de vehículos eléctricos.

Ventajas para el instalador

• Integración directa con el comprobador Megger MFT-X1.
• Menor cantidad de cables y elementos independientes durante las pruebas.
• Control de las funciones desde el propio MFT-X1.
• Automatización de diferentes secuencias de comprobación.
• Reducción de errores de configuración.
• Mayor agilidad en comprobaciones repetitivas de puntos de recarga.
• Formato compacto y transportable.

Contenido suministrado

• Adaptador Megger EVX100.
• Conector tipo 2.
• Cable de carga USB-C.
• Maleta de transporte.
• Guía de inicio rápido.
• Documentación de seguridad.

Importante antes de comprar

El Megger EVX100 está diseñado para trabajar junto al comprobador multifunción Megger MFT-X1 y no funciona como comprobador multifunción independiente.

Para utilizar correctamente las funciones del EVX100, el MFT-X1 debe disponer de una versión de firmware compatible.
