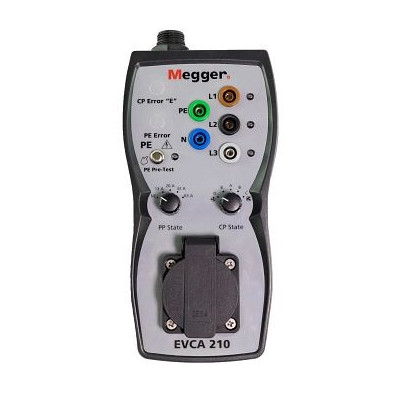

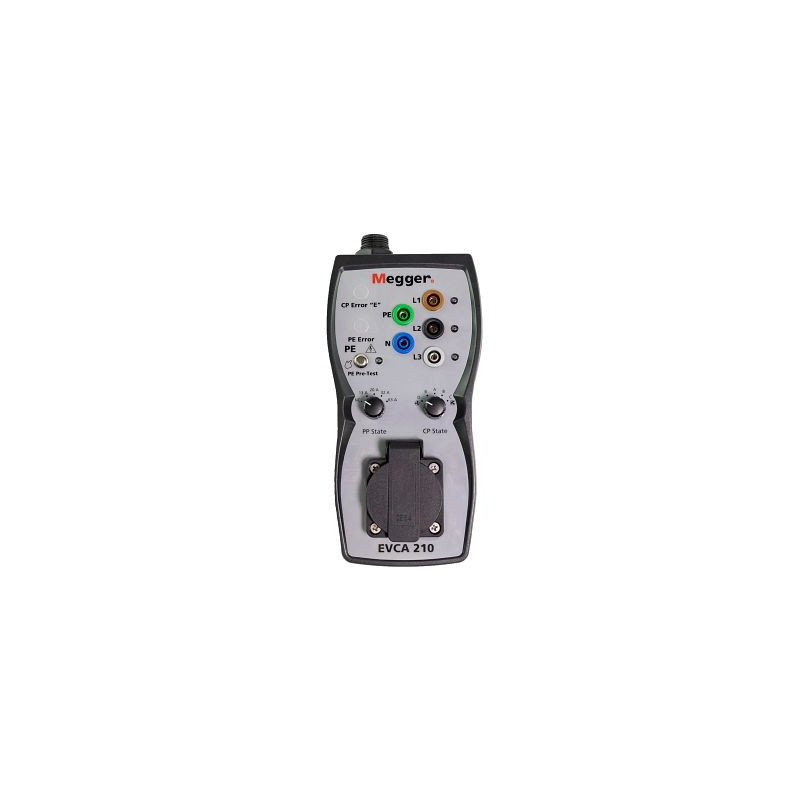

Adaptador de puntos de carga para vehículos eléctricos Megger EVCA210

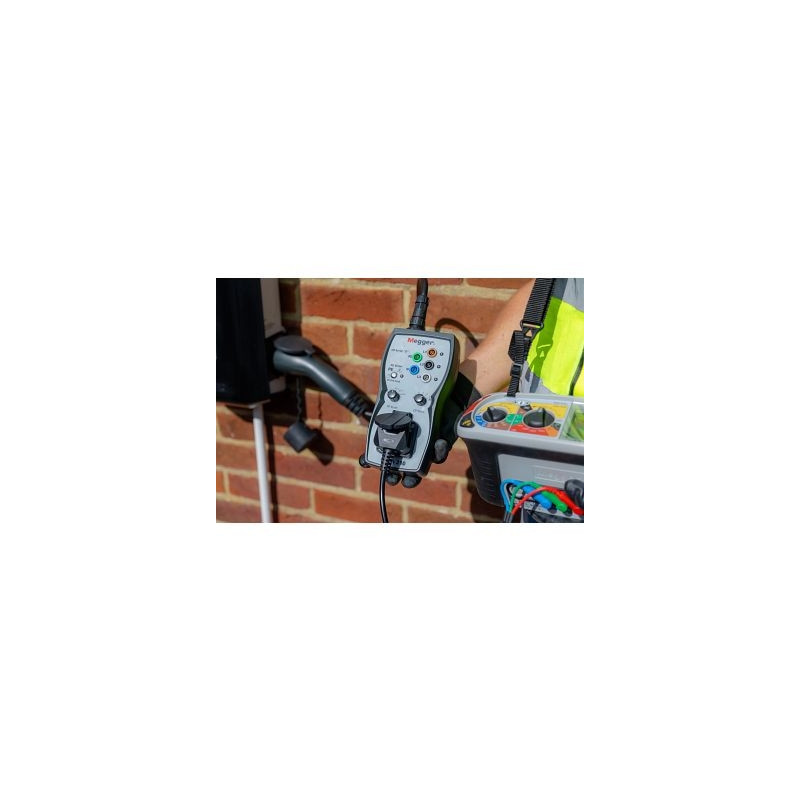

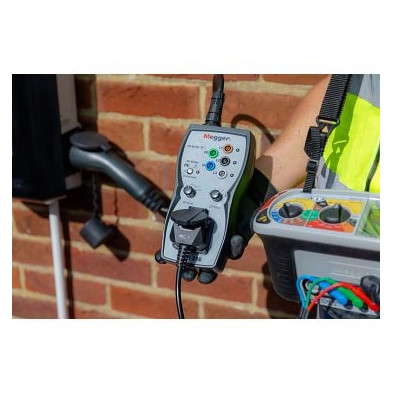

Los adaptadores Megger EVCA210/EVCA210-UK son dispositivos compactos y fáciles de utilizar, e incorporan todas las funciones que necesitan los contratistas eléctricos para medir de forma exhaustiva los puntos de carga de vehículos eléctricos de modo 3 (CA).

¡¡¡ENTREGA INMEDIATA!!!

252,89 €
Antes 266,20 €
Descuento 5%
Impuestos (IVA) incluidos

Descripción

Al haber sido especialmente diseñados para cumplir con las normativas de cableado de Reino Unido, Europa y otros estándares internacionales, los EVCA210/EVCA210-UK se pueden utilizar en todos los puntos de carga de vehículos eléctricos monofásicos y trifásicos empleando los conectores adecuados. Su diseño permite medir el funcionamiento y la seguridad de los puntos de carga. Los adaptadores le permiten realizar mediciones con instrumentos de medida de una o varias funciones en puntos de carga de VE, de conformidad con las normas IEC/EN 61851-1 y el IEC/HD 60364-7-722. Los puntos de carga deben someterse a mediciones al instalarlos y, posteriormente, deben volver a comprobarse de forma periódica.

  • Tensión de entrada de 250 V (sistema monofásico)/430 V(sistema trifásico)
  • Botón pulsador para la medida previa de PE
  • Interruptor giratorio que permite simular el estado de PP
  • Interruptor giratorio que permite simular el estado de CP
  • Botón pulsador para la simulación del error “E” de CP
  • Botón pulsador para la simulación del error de PE (fallo deconexión a tierra)
  • Mediciones en conductores con tensión (L1, L2, L3 y N) y en elconductor PE
  • Toma de corriente:EVCA210-UK - toma de 13 A para Reino UnidoEVCA210 - toma Schuko (CEE 7/3)
  • Medida de señal CP, dos puertos de 4 mm para la conexión a unosciloscopio
  • CAT II 300 V
  • Clasificación IP54
  • Conector de tipo 2 para puntos de carga con toma montada enpanel o cable fijo con conector de vehículo
  • Conector de tipo 1 para puntos de carga con cable fijo yconector de vehículo. (Sólo se suministra de serie con el EVCA210-UK)
  • Bolsa de transporte flexible
ESPECIFICACIONES
Tensión de entrada: Hasta 250 V (sistema monofásico) o 430 V (sistema trifásico)
Frecuencia de entrada: 50/60 Hz
Medida previa de PE: Sí, botón pulsador
Simulación de error “E” de CP: Botón pulsador
Simulación de PP: NC, 13 A, 20 A, 32 A, 63 A
Estados de CP: A, B, C, D
Error “E” de CP:  Sí
Error de PE (fallo de conexión a tierra):  Sí
Puertos de medición Máx. 250/430 V, CAT II 300 V, máx. 10 AL1, L2, L3, N y PE
Toma de corriente Máx. 250 V, CAT II 300 V, máx. 10 A
Nota: No conecte cargas a la toma de corriente y a los puertos de medición al mismo tiempo.
Puertos de medida de señal CPA: Aprox. +/-12 V, CAT 0 (en condiciones normales)
En caso de cableado incorrecto o de error de la estación de carga, estos terminales
Categoría de medición: CAT II 300 V
Altitud sobre el nivel del mar: 2000 m máx.D
imensiones (An. × Al. × Long.) 225 mm x 145 mm x 62 mm (sin cable de conexión ni cable de medida)
Peso Aprox.: 780 g
Clasificación IP:  IP54
Directiva CE: Directiva de baja tensión 2014/35/UE
Seguridad: IEC/EN 61010-1:2010 IEC/EN 61010-2-030:2010
Rango de temperatura de funcionamiento: 0-40°C
Rango de temperatura de almacenamiento: 10-50°C
Rango de humedad de referencia: 10-60% de humedad relativa sin condensación
Rango de humedad de funcionamiento: 10-85 % de humedad relativa sin condensación
