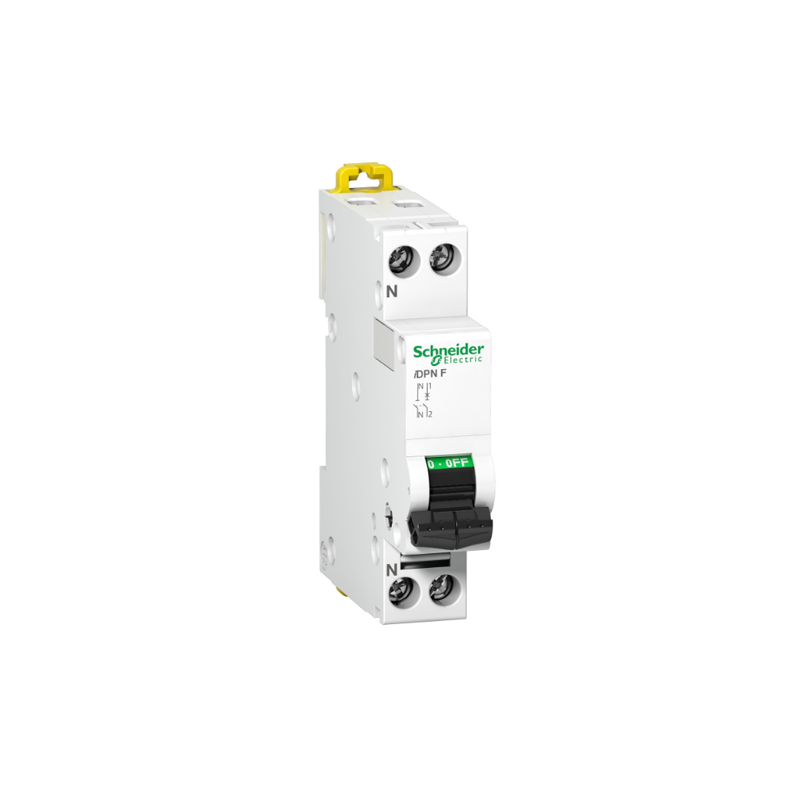

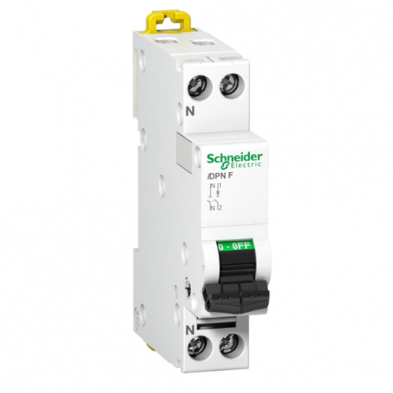

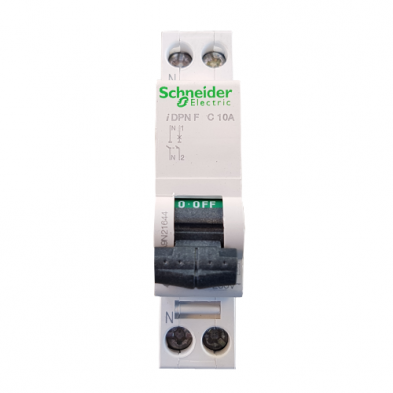

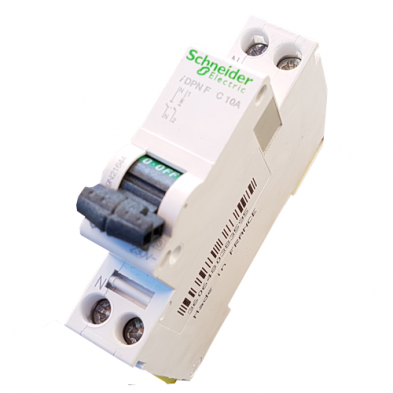

Magnetotérmico iDPN F 10A - Schneider Electric

MAGNETOTÉRMICO iDPN F 10A 1P+N SCHNEIDER ELECTRIC

CARACTERÍSTICAS TÉCNICAS

• Fase protegida y neutro no protegido
• Cierre brusco y corte plenamente aparente.
• Tensión de empleo:
  • 230 V CA entre fase y neutro.
  • 400 V CA entre fases.
• Conexión mediante bornes de caja para cables de cobre.
  • Flexible: hasta 10 mm2
  • Rígido: hasta 16 mm2
• Fijación mediante dos clips biestables (1P+N) o cuatro clips biestables (3P y 3P+N).
• Espacio en frontal para etiquetas adhesivas 12 mm.
• Ancho total aparato: 1P+n: 2 pasos de 9 mm.
• Ancho total aparato: 3P y 3P+N: 6 pasos de 9 mm.
• Poder de corte: 6 kA UNE-EN 60947-2 6000 A UNE-EN 60898 Curva C
• Frecuencia de red: 50/60 Hz
• [Ue] Tensión nominal de empleo: 230 V CA 50/60 Hz entre fase y neutro
• Límite de enlace magnético: 5-10 x In
• [Ics] Poder de corte en servicio:
  • 6000 A 100 % Icn en 230 V CA 50/60 Hz acorde a EN/IEC 60898-1
  • 4,5 kA 75 % Icu en 230 V CA 50/60 Hz acorde a IEC 60947-2
• Clase de limitación: 3 acorde a EN/IEC 60898-1
• [Ui] Tensión nominal de aislamiento: 400 V CA 50/60 Hz acorde a EN/60898-1
• [Uimp] Resistencia a picos de tensión: 4 kV acorde a IEC 60947-2
• Indicador de posición del contacto: Sí
• Tipo de control: maneta
• Señalizaciones en local: Indicación de encendido/apagado
• Tipo de montaje: Ajustable en clip
• Soporte de montaje: Carril DIN
• Pasos de 9 mm: 2
• Altura:81 mm
• Anchura: 18 mm
• Profundidad: 78 mm
• Peso del producto: 115 g
• Color: Blanco
• Durabilidad mecánica: 20.000 ciclos
• Durabilidad eléctrica: 10.000 ciclos CA
• Descripción de las opciones de bloqueo: Dispositivo de cierre con candado.
• Conexiones - terminales
  • Terminales de tipo túnel hacia abajo0,33…10 mm² Flexible
  • Terminales de tipo túnel hacia abajo0,75…16 mm² rígido
  • Terminales de tipo túnel hacia arriba0,33…10 mm² Flexible
  • Terminales de tipo túnel hacia arriba0,75…16 mm² rígido
• Longitud de cable pelado para conectar bornas: 13 mm
• Par de apriete: 2 N.m.
• Protección contra fugas a tierra: Bloque independiente
