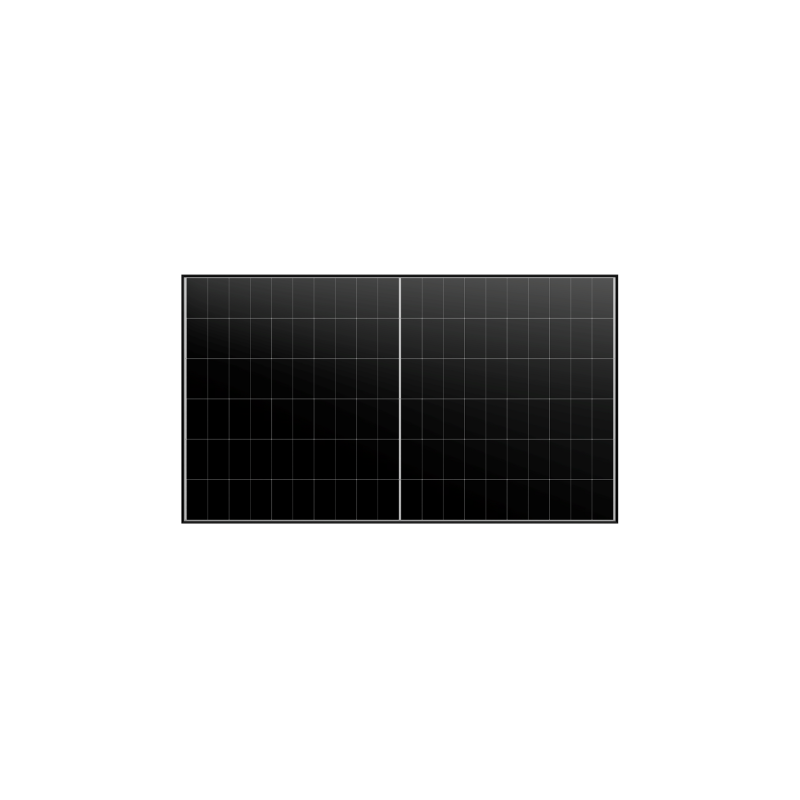

Panel solar LONGi 535 Wp Hi-MO X10 LR7-60HVH-535M con 120 células y marco negro - vista frontal
search

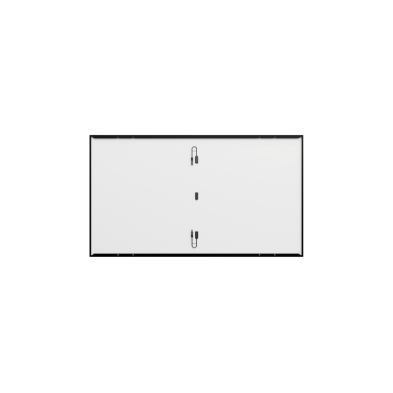

Vista posterior del panel solar LONGi LR7-60HVH-535M de 535 Wp con cableado y conectores
search

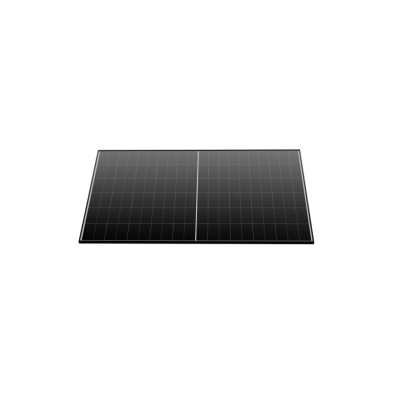

Panel solar LONGi 535 Wp Hi-MO X10 Black Frame visto en perspectiva
search

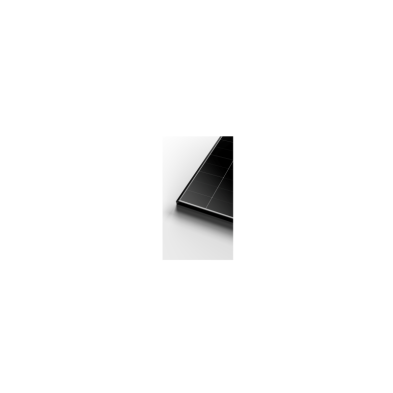

Detalle del marco negro de 30 mm del panel solar LONGi LR7-60HVH-535M
search

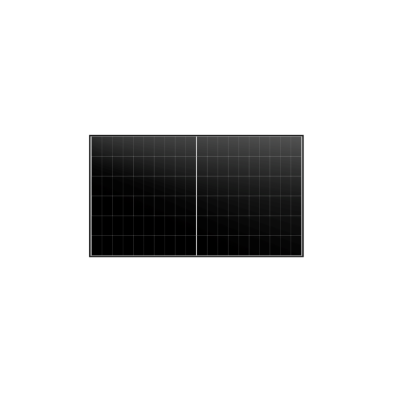

Panel solar LONGi 535 Wp Hi-MO X10 LR7-60HVH-535M con 120 células y marco negro - vista frontal
Vista posterior del panel solar LONGi LR7-60HVH-535M de 535 Wp con cableado y conectores
Panel solar LONGi 535 Wp Hi-MO X10 Black Frame visto en perspectiva
Detalle del marco negro de 30 mm del panel solar LONGi LR7-60HVH-535M

Panel solar LONGi 535 Wp Hi-MO X10 Black Frame LR7-60HVH-535M

El panel solar LONGi 535 Wp Hi-MO X10 LR7-60HVH-535M incorpora tecnología HPBC 2.0, 120 células y un 23,7 % de eficiencia para instalaciones de autoconsumo.

Acabado Black Frame con marco negro de 30 mm, conectores MC4 y dimensiones de 1990 × 1134 mm. Garantía del fabricante de 25 años de producto y 30 años de potencia, según sus condiciones.

Descripción

Panel solar LONGi 535 Wp Hi-MO X10 con marco negro

El panel solar LONGi 535 Wp LR7-60HVH-535M permite aprovechar la superficie de cubierta con una eficiencia del 23,7 %. Su formato de 1990 × 1134 mm facilita planificar el reparto de módulos en proyectos de autoconsumo residencial y comercial.

La tecnología HPBC 2.0 de contacto posterior sitúa las conexiones de las células en su parte trasera. El acabado Black Frame combina la superficie fotovoltaica con un marco de aluminio negro de 30 mm.

Características técnicas del panel LONGi 535 Wp

  • 535 Wp de potencia nominal en condiciones estándar de ensayo.
  • 120 células monocristalinas tipo N con tecnología HPBC 2.0.
  • Diseño monofacial con vidrio frontal templado y conectores MC4.
  • Coeficiente de temperatura de potencia de −0,260 %/°C.
  • Marco de 30 mm para montaje sobre estructuras compatibles.

Datos eléctricos

Potencia nominal en STC535 Wp
Eficiencia del módulo23,7 %
Tensión en el punto de máxima potencia (Vmp)37,01 V
Corriente en el punto de máxima potencia (Imp)14,46 A
Tensión en circuito abierto (Voc)44,78 V
Corriente de cortocircuito (Isc)15,15 A
Tensión máxima del sistema1500 V CC (IEC)
Fusible máximo en serie30 A
Tolerancia de potencia0 a +3 %
Coeficiente térmico de Pmax−0,260 %/°C
Coeficiente térmico de Voc−0,200 %/°C
Coeficiente térmico de Isc+0,050 %/°C

Valores STC: irradiancia de 1000 W/m², temperatura de célula de 25 °C y espectro AM1,5. La producción real depende de la irradiación, la temperatura, la orientación y las sombras.

Detalles técnicos y dimensiones

Fabricante y modeloLONGi LR7-60HVH-535M
Serie y tecnologíaHi-MO X10 / HPBC 2.0 / silicio monocristalino tipo N
Configuración120 células (6 × 20), monofacial
Dimensiones1990 × 1134 × 30 mm
Peso25 kg
MarcoAluminio anodizado negro
Vidrio frontalTemplado de 3,2 mm
ConexiónMC4
Caja de conexionesIP68 con tres diodos
Sección del cable de salida4 mm²
Temperatura de funcionamiento−40 a +85 °C
Carga estática máxima frontal / posterior5400 / 2400 Pa
Clase de protecciónII
Normas de productoIEC 61215 e IEC 61730
Garantía comercial del fabricante25 años de producto / 30 años de potencia
Potencia garantizada al año 3088,85 % de la potencia nominal

Aplicación en instalaciones de autoconsumo

Para seleccionar el inversor o microinversor, comprueba los límites de tensión y corriente de sus entradas con los valores de este módulo. La distribución de las series y los puntos de fijación deben ajustarse al proyecto y al manual de instalación.

En Domo Electra puedes consultar la elección del panel y su integración en tu instalación fotovoltaica.
