Kit de montaje para paneles solares en tejado de tejas SunEnergyXT – 4 paneles

Kit de montaje para paneles solares en tejado de tejas SunEnergyXT

El kit de montaje para paneles solares en tejado de tejas SunEnergyXT ZDM-4STK está diseñado para instalar hasta 4 módulos fotovoltaicos sobre cubiertas de tejas con estructura de madera. El conjunto incluye ganchos de tejado, perfiles, conectores, grapas de fijación, tornillos y tapones para realizar una instalación completa y ordenada.

Los ganchos se fijan directamente sobre las vigas de madera del tejado y sirven como base para los perfiles sobre los que posteriormente se colocan los paneles solares.

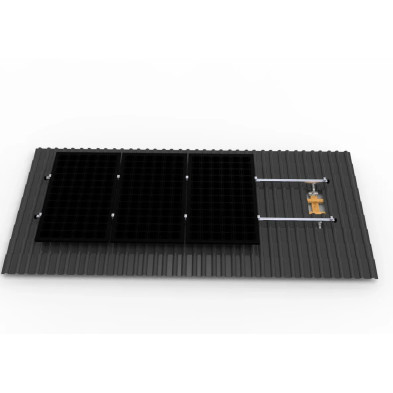

Sistema de montaje para 4 paneles solares

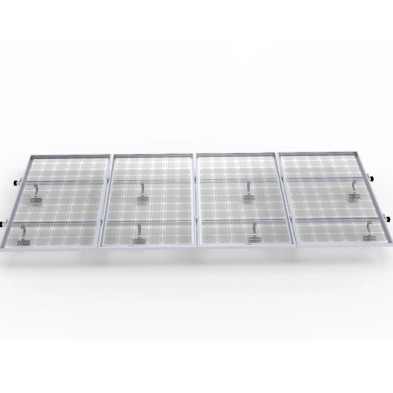

El kit está preparado para instalar hasta 4 paneles solares en disposición vertical. Los módulos se fijan sobre los perfiles mediante grapas intermedias y finales, quedando cada panel sujeto mediante cuatro puntos de fijación.

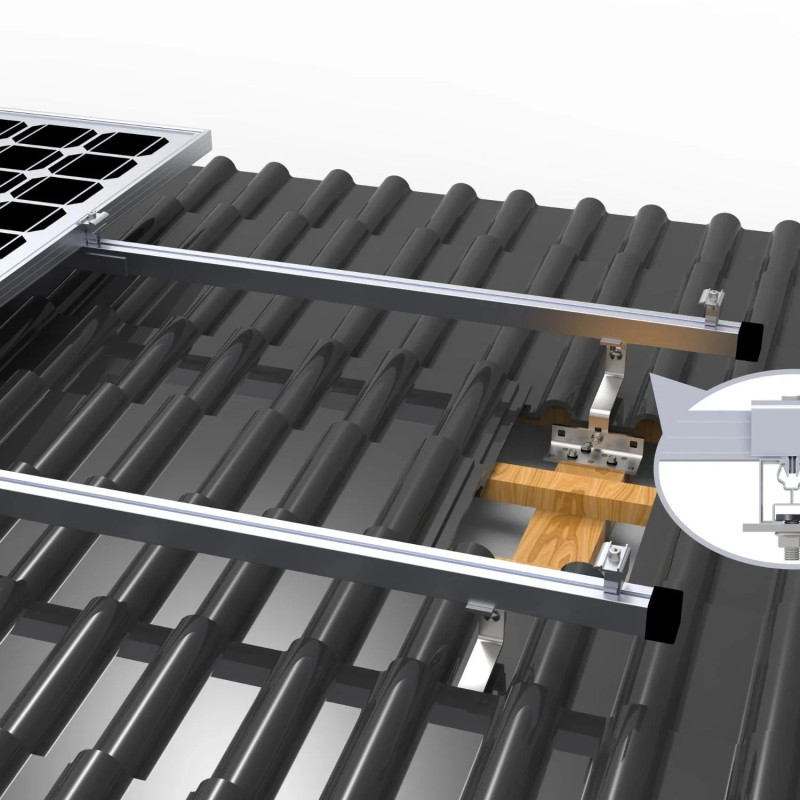

Fijación mediante ganchos de tejado

Cada gancho se fija a la estructura de madera mediante tres tornillos para madera de 6,3 × 65 mm. Posteriormente, los perfiles se unen a los ganchos mediante tornillos en T autoblocantes M10 × 25.

Este sistema permite crear una estructura estable sobre la cubierta antes de colocar los módulos fotovoltaicos.

Perfiles modulares de aluminio

El conjunto incluye 8 perfiles de 1.200 mm que pueden unirse mediante los conectores incluidos. Esta configuración permite formar las líneas de soporte necesarias para colocar los cuatro módulos solares.

Cuando los cuatro paneles se instalan contiguos, los conectores permiten unir los diferentes tramos de perfil para crear una estructura continua.

Grapas intermedias y finales

Los paneles se fijan mediante 6 grapas intermedias y 4 grapas finales, todas ellas de 50 mm.

Las grapas permiten sujetar los marcos de los módulos a los perfiles y mantenerlos correctamente posicionados dentro de la estructura.

Características técnicas

Contenido del kit

• 8 conjuntos de gancho de tejado.
• 8 tornillos en T autoblocantes M10 × 25 para los ganchos.
• 24 tornillos para madera de 6,3 × 65 mm.
• 8 perfiles de montaje de 1.200 mm.
• 6 conectores de perfiles de 120 mm.
• 12 tornillos en T autoblocantes M10 × 25 para los conectores.
• 6 grapas intermedias de 50 mm.
• 4 grapas finales de 50 mm.
• 4 tapones para extremos de perfil de 40 × 40 mm.

Montaje sobre estructura de madera

Los ganchos del kit están diseñados para fijarse sobre las vigas de madera situadas bajo las tejas. La posición y disposición de los elementos debe adaptarse a la estructura real de la cubierta y a las dimensiones de los módulos fotovoltaicos utilizados.
