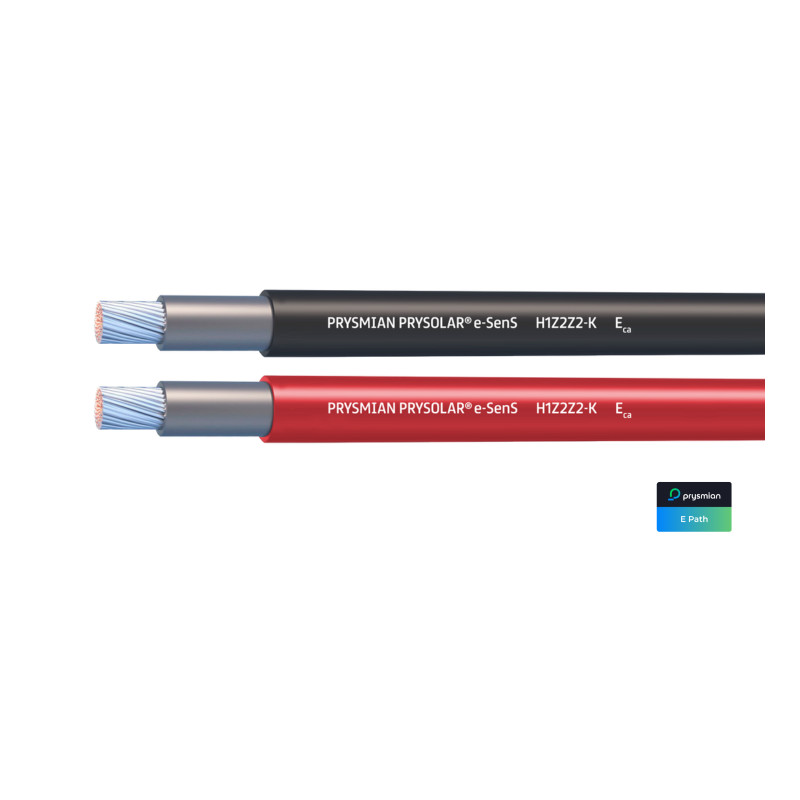

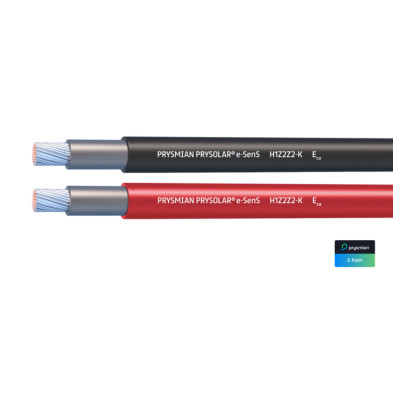

Cable solar Libre de Halógenos Prysmian PRYSOLAR® e-SenS H1Z2Z2-K Eca (1,5 kVdc)

Cable solar H1Z2Z2-K 1,5 kVdc de Prysmian, diseñado para el lado de corriente continua (DC) en instalaciones fotovoltaicas. Es el cable que usamos en nuestras instalaciones por su fiabilidad en exterior y su comportamiento en condiciones exigentes.

Cobre recocido estañado flexible (clase 5), doble aislamiento y cubierta libre de halógenos, con reacción al fuego CPR Eca. Apto para bandejas, conductos y cableado d 0 e módulos, incluso en instalaciones subterráneas bajo tubo, con alta resistencia al agua (AD8 + ensayo específico WET-I 1500 en DC).

Precio por metro al corte.

file_download Prysolar Ficha técnica
1,38 €
Impuestos (IVA) incluidos
Color del cable

Descripción

Características técnicas — Prysmian PRYSOLAR® e-SenS H1Z2Z2-K Eca

Cable solar H1Z2Z2-K 1,5 kVdc conforme a UNE-EN 50618 e IEC 62930, para conexión DC entre módulos fotovoltaicos y cajas combinadoras (string combiner boxes) o inversores string. Preparado para exterior: resistencia UV, ozono, agentes químicos y rango térmico amplio, con vida estimada de 30 años (según ensayo de endurancia térmica).

  • Tensión asignada: 1,0/1,0 kVac; 1,5/1,5 kVdc (máx. 1,2/1,2 kVac y 1,8/1,8 kVdc).
  • Normas de diseño: UNE-EN 50618; IEC 62930. Designación genérica: H1Z2Z2-K.
  • CPR (reacción al fuego): Eca (UNE-EN 50575 + A1; UNE-EN 13501-6). No propagación de la llama: UNE-EN/IEC 60332-1-2.
  • Libre de halógenos: IEC 62821-1; UNE-EN 50525-1. Baja opacidad de humos: UNE-EN/IEC 61034-2.
  • Conductor: cobre recocido estañado, flexible clase 5 (UNE-EN 60228), con contenido reciclado.
  • Aislamiento: compuesto reticulado libre de halógenos 100% bio-atribuido.
  • Cubierta: compuesto reticulado libre de halógenos. Colores: negro o rojo.
  • Temperatura de servicio: -40 ºC a +90 ºC (hasta +120 ºC durante 20.000 h). En cortocircuito: 250 ºC.
  • Resistencia al agua: AD8 + ensayo WET-I 1500 (más de 1.500 ciclos sumergido a 70 ºC con 1,8 kVdc).
  • Resistencia UV/UVA: ensayos según IEC 62930 / UNE-EN 50618 (720 h).
  • Esfuerzo de tracción máximo: 50 N/mm² durante el tendido; 15 N/mm² en operación (instalado).
  • Ensayo de tensión (5 min): 6500 Vac / 15000 Vdc.
Sección Ø conductor máx. (mm) Ø exterior (mm) Radio curvatura dinámico (mm) Radio curvatura estático (mm) Peso (kg/km) Resistencia a 20 ºC (Ω/km) Intensidad al aire 40 ºC (A) Intensidad al aire 60 ºC / Tcond 120 ºC (A) Intensidad bajo tubo enterrado (A) Caída tensión DC (V/(A·km)) Emisiones CO2 (t/km)
1 x 4 mm² 3,0 5,6 22 11 61 5,090 46 55 42 10,18 0,189
1 x 6 mm² 3,9 6,3 25 13 80 3,390 59 70 53 6,78 0,262
1 x 10 mm² 5,1 7,2 36 22 124 1,950 82 98 70 3,90 0,441
1 x 16 mm² 6,3 8,3 42 25 186 1,240 110 132 91 2,48 0,735
1 x 25 mm² 7,8 10,5 53 32 286 0,795 140 176 116 1,59 1,051

Nota de instalación: las intensidades dependen del método de instalación; con exposición directa al sol, aplicar factor 0,85 sobre la intensidad admisible al aire.
