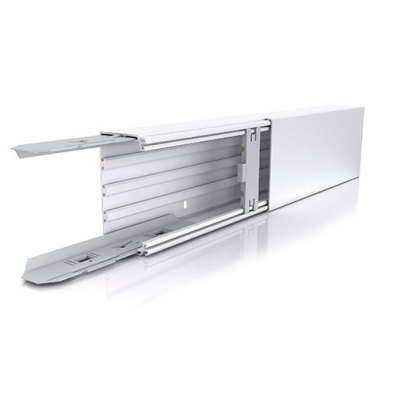

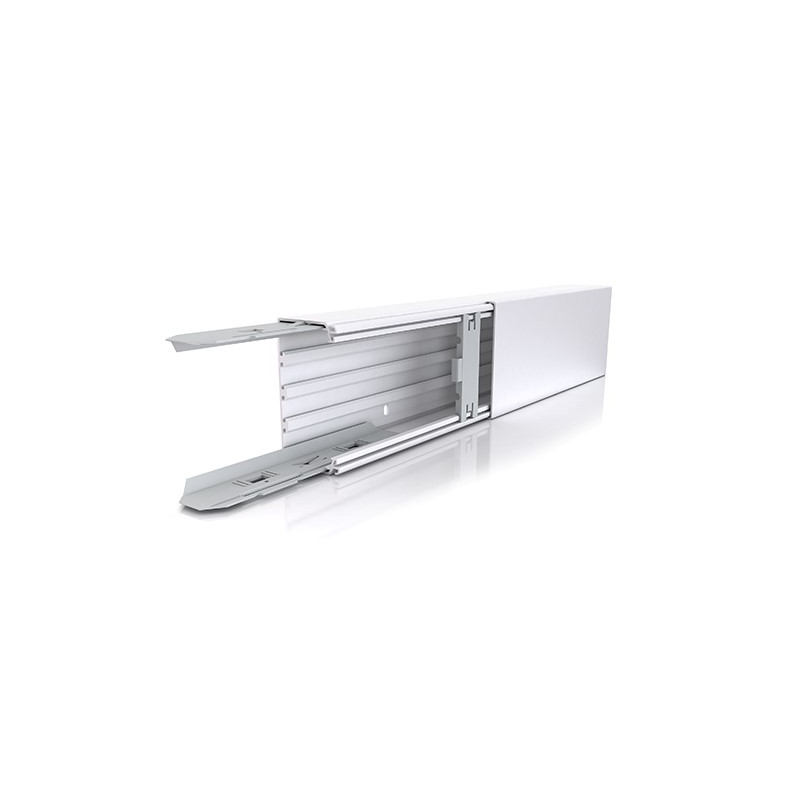

Canal Blanco UNEX 73

Ficha Técnica Canales 73 en U23X color blanco

Uso

• Canal de tapa exterior y de montaje superficial sobre pared o techo para la distribución de cables en instalaciones eléctricas y de comunicaciones.
• Aplicaciones interiores y exteriores. Buen comportamiento frente a los rayos UV y a la intemperie. Más de 40 años de experiencia en instalaciones al exterior.
• Compartimentación flexible para la separación y protección de los circuitos de los distintos servicios.
• Sistema de marcos y placas que permiten adaptar cualquiera de los mecanismos habituales del mercado.
• Cajas modulares 85xxx-2 para la alimentación de puestos de trabajo adosados a la canal o directamente por pared. Configuración estándard de un puesto de trabajo de 4, 6 u 8 mecanismos.
• Las canales de altura 40mm y 60mm disponen de uniones entre tramos para realizar instalaciones suspendidas.

Instalación

• Montaje a presión de la tapa y de los elementos de acabado, extraíbles mediante útil.
• Los elementos de acabado se componen de dos piezas que permiten la retención de los cables, evitan deslizar la tapa durante el montaje y cubren los cortes de la tapa.
• Se incluye un puente cada 0,5 m que retiene los cables. Su montaje garantiza el grado de protección contra daños mecánicos declarados (grados IK), que la cubierta de acceso solo puede abrirse con herramienta y, en montajes a intemperie, se asegure la retención de la tapa.
• Longitud 3 m y base perforada cada 250 mm para agilizar el montaje.
• Posibilidad de instalar cantoneras que protegen los cables de comunicaciones respetando sus radios de curvatura.
• Protegida mediante film. Garantiza que el producto se mantenga en perfecto estado durante el transporte y puesta en obra.

Diseño

• Color: Blanco RAL 9010.
• Homogeneidad de colores entre la canal, los elementos de acabado y los adaptadores para mecanismos.
• Puede pintarse para integrarse en el entorno.

Características del sistema de canales

• Materia prima: Canales U23X (Ver datos técnicos de materia prima). Elementos de acabado y funcionales: U24X (Ver datos técnicos de materia prima).
• Aplicaciones: Instalaciones exteriores e interiores. Ver selección de canales según REBT.
• Contenido de silicona: Sin silicona, <0,01%.
• Directiva 2011/65/EU: RoHS Compliant, Conforme.
• EN 50085-2-1:2006 + A1:2011.
• Temperatura mínima de almacenamiento y transporte: -45ºC.
• Temperatura mínima de instalación y aplicación: -25ºC.
• Temperatura máxima de aplicación: +60ºC.
• Resistencia a la propagación de la llama: No propagador de la llama.
• Continuidad eléctrica: Sin continuidad eléctrica.
• Características de aislamiento eléctrico: Con aislamiento eléctrico.
• Grado de protección proporcionado por la envolvente: IP4X. Semiempotrado o de montaje superficial en la pared o techo. IP2X. Montado separado de la pared o techo utilizando dispositivos de fijación.
• Retención de la cubierta de acceso al sistema: Cubierta de acceso que solo puede abrirse con herramientas.
• Separación de protección eléctrica: Con y sin tabique
