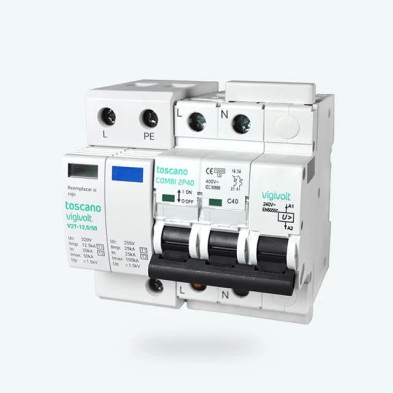

Protector sobretensiones transitorias y permanentes monofásico COMBI-2PT12,5/50 Toscano Vigivolt

Dispositivo Protector sobretensiones transitorias y permanentes monofásico COMBI-2PT12,5/50 Toscano Vigivolt. Protege contra sobretensiones permanentes provocadas por aumentos de la tensión de red en instalaciones monofásicas.

También protege contra sobretensiones transitorias ocasionadas por caídas de rayos o conmutaciones de red.

Protección reforzada con IGA de 10kA, Iimp= 12,5kA e Imax= 50kA. Apto para las nuevas especificaciones particulares de Endesa NRZ103 2ª edición.

0,00 €
Impuestos (IVA) incluidos
Producto disponible con otras opciones
Amperaje COMBI-2PT12,5/50

Descripción

Características Protector sobretensiones transitorias y permanentes monofasico COMBI-2PT12,5/50 Toscano Vigivolt.

DESCRIPCIÓN

Dispositivo de protección contra sobretensiones permanentes provocadas por aumentos de la tensión de red en instalaciones monofásicas. También protege contra sobretensiones transitorias ocasionadas por caídas de rayos o conmutaciones de red.

DIAGRAMA Y CONEXIONADO

CARACTERÍSTICAS TÉCNICAS

ESPECIFICACIONES VALORES
Tensión de trabajo 240 VAC
Frecuencia 50-60 Hz
Sección máxima en bornas 25 mm²
Dimensiones (ancho x alto x fondo) mm 72 x 90 x 71
Márgenes ambientales -20º…+70º C / 80% H.R.
Protección IP20
Montaje Rail DIN35
Nº módulos DIN 5
Normas de producto UNE-EN 50550 / UNE-EN 61643-11 / UNE-EN 60898
Tensión de disparo 265 VAC ±2%
Respuesta según norma
Intensidad de impulso (10/350us) Iimp 12,5kA (L/N) 25kA (N/PE)
Intensidad máxima de descarga (8/20μs) Imax. 50kA (L/N) 100kA (N/PE)
Intensidad nominal de descarga (8/20μs) In 20kA (L/N) 25kA (N/PE)
Tiempo de respuesta por sobretensión ≤25ns
Nivel de protección Up <1,5kV (L/N) /<1,5 kV (N/PE)
Clase I+II
Intensidad nominal 16, 20, 25, 32, 40, 50, 63 A
Curva C
Poder de corte 10 kA
