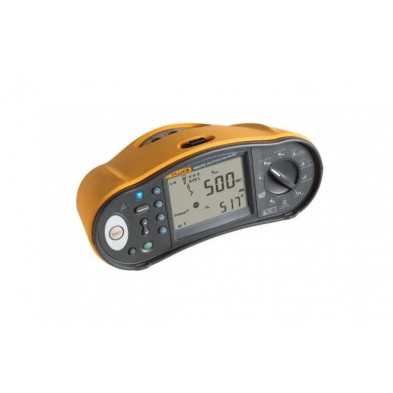

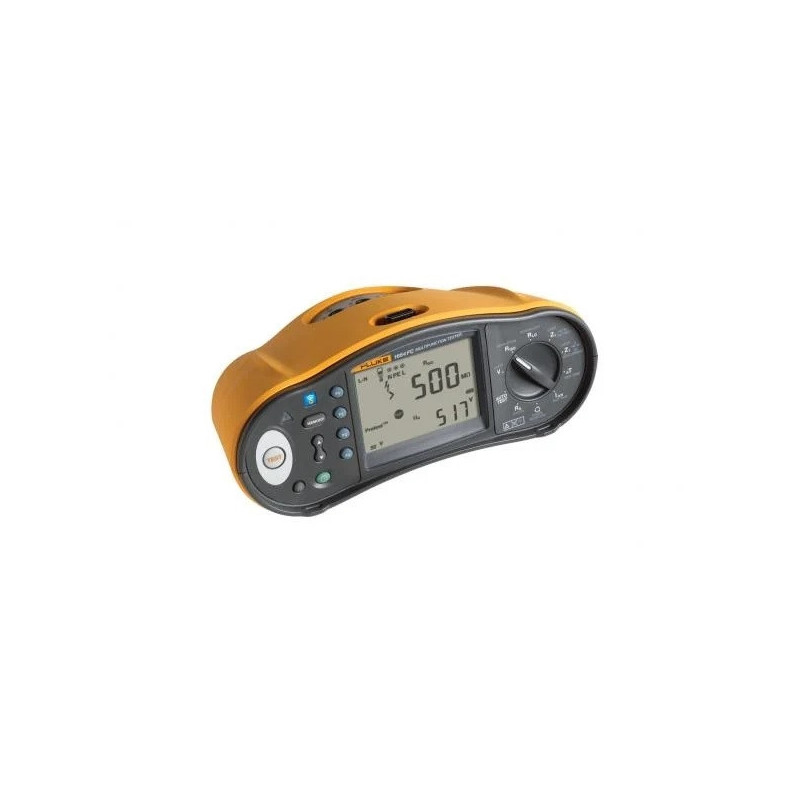

Comprobador de instalaciones multifunción Fluke 1664 FC

Comprobador de instalaciones multifunción Fluke 1664 FC

Proteja los equipos, comparta los datos de manera inalámbrica y ejecute hasta siete comprobaciones con solo tocar un botón

El comprobador de aislamiento Fluke 1664 FC es en único comprobador con la función "Insulation PreTest." Si detecta que un dispositivo está conectado al sistema que se está comprobando, detiene la prueba de aislamiento, ayudando así a eliminar daños accidentales. El 1664 FC también incluye Fluke Connect ®, para que pueda enviar los resultados de las pruebas a su smartphone y colaborar con otros usuarios. La función Auto Test permite realizar hasta siete comprobaciones con solo pulsar un botón, lo que reduce el número de conexiones manuales, así como la posibilidad de cometer errores.

Insulation PreTest

Protege la instalación. Evita que se cometan errores costosos.

El comprobador de instalaciones Fluke 1664 FC es el único comprobador con "Insulation PreTest," que advierte sobre errores potenciales y costosos. Si el comprobador detecta que un dispositivo sigue conectado al sistema sometido a pruebas, detiene la prueba y muestra una advertencia. Esta función permite eliminar daños accidentales a los equipos periféricos, lo que supone una gran ventaja para los clientes.

Fluke Connect y almacenamiento FlukeCloud™

Comparta desde cualquier lugar.

Permanezca informado de las actividades de su equipo aunque se encuentren en lugares diferentes. Fluke Connect permite al comprobador de instalaciones 1664 FC enviar los resultados de las pruebas a su smartphone para compartirlos con otros usuarios. Es la forma más rápida de comunicar a su equipo lo que ve, de forma que podrá obtener las aprobaciones necesarias sobre el terreno.

Acceda a sus resultados guardados en cualquier parte

El almacenamiento FlukeCloud™ permite recuperar sus resultados almacenados, tanto si se encuentra en la oficina como sobre el terreno; podrá tomar decisiones en tiempo real. Además, podrá importar los datos a Fluke DMS y obtener los certificados necesarios. Y se beneficiará de un nivel excepcional de protección de datos. Seguro. Fiable. Rápido. Más preciso. Todo ello con el potencial de Fluke Connect.

Auto Test reduce el tiempo de las pruebas hasta en un 40%

Auto Test ejecuta 5 comprobaciones en una única secuencia, lo que garantiza el cumplimento de las normativas vigentes de instalación. Reduce el número de conexiones manuales, la posibilidad de errores y el tiempo de la comprobación hasta en un 40% respecto a los modelos anteriores de Fluke.

Características

• Función de comprobación automática de impedancia de línea/lazo, corriente de disparo y tiempo de disparo de RCD, comprobación de aislamiento con una única conexión y con solo pulsar un botón.
• Incorpora modo de lazo de alta corriente. Medidas más rápidas que mediante pruebas de lazo en modo sin disparo para RCD.
• Memoria Z Max para pruebas de lazo: fácil evaluación del mayor valor de prueba de lazo.
• Exclusivo adaptador para una compensación sencilla, eficaz y precisa de la resistencia de los cables de prueba y del cable de alimentación.
• Medidas rápidas tensión entre L-N, L-PE y N-PE con el cable de conexión de red. No es necesario cambiar las conexiones de medida.
• Mide el tiempo de disparo y la corriente del RCD en paralelo (RCD de tipo AC y A).
• Dos medidas a la vez y doble pantalla. PEFC o PSC e impedancia de lazo se miden y se muestran en paralelo, lo cual le permite ahorrar tiempo.
• Comprobación de juntas: seleccione las tomas de entrada necesarias con las teclas virtuales; no es necesario cambiar los cables de prueba.
• Inicio automático de la comprobación de pruebas de lazo y RCD: la prueba se inicia en cuanto la tensión principal se estabiliza.
• El pulsador táctil detecta tensiones de tierra elevadas superiores 50 V, lo que indica un peligro potencial.
• Se suministra con pinzas de gancho SureGrip™ de seguridad, que ofrecen un agarre cómodo al usuario y proporcionan resultados fiables.
• Mando giratorio que indica claramente la función seleccionada: todas las funciones están en el mismo lugar y sin complejos menús de varios niveles.
• Gran pantalla retroiluminada, símbolos claros y con un amplio ángulo de presentación para realizar lecturas fáciles y seguras.
• Indicación "pasa/no pasa" para los resultados de las pruebas del RCD.
• Modo de corriente variable de RDC para realizar ajustes personalizados.
• Resistencia de lazo y de línea con resolución de mΩ.
• Comprobación de RCD sensibles a CC (tipo B).
• Memoria ampliada con 3 capas.
• Utiliza las corrientes de las comprobaciones de continuidad para medir los devanados del motor.
• Soporta caídas desde 1 metro.
• Compacto, ligero (menos de 1,3 kg) y con correa para el cuello que permite tener siempre las manos libres para el trabajo diario.

Especificaciones: Comprobador de instalaciones multifunción Fluke 1664 FC

Medida de tensión CA.
Rango	500 V
Resolución	0,1 V
Precisión: 45 Hz - 66 Hz	0,8% + 3
Impedancia de entrada	360 kΩ
Protección contra sobrecargas	660 V rms
Comprobación de continuidad (RLO)
Rango (selección automática de rangos)	20 Ω / 200 Ω / 2000 Ω
Resolución	0,01 Ω / 0,1 Ω / 1 Ω
Tensión de circuito abierto	>4 V
Medida de la resistencia de aislamiento (RISO)
Tensiones de prueba	50-100-250-500-1000 V
Precisión de la tensión de prueba (a corriente de prueba nominal)	+10% + -0%
Tensión de prueba	50 V 100 V 250 V 500 V 1000 V
Rango de la resistencia de aislamiento	20 MΩ /50 MΩ 20 MΩ / 100 MΩ 20 MΩ / 200 MΩ 20 MΩ / 200 MΩ / 500 MΩ 20 MΩ / 200 MΩ / 1000 MΩ
Resolución	0,01 MΩ / 0,1 MΩ 0,01 MΩ / 0,1 MΩ 0,01 MΩ / 0,1 MΩ 0,01 MΩ / 0,1 MΩ / 1 MΩ 0,01 MΩ / 0,1 MΩ / 1 MΩ
Corriente de prueba	1 mA a 50 kΩ 1 mA a 100 kΩ 1 mA @ 250 kΩ 1 mA a 500 kΩ 1 mA a 1 MΩ
Impedancia de lazo y de línea (ZI)
Rango	10 Ω / 0,001 Ω / Modo mΩ de alta corriente
Resolución	0,01 Ω / 0,1 Ω / 1 Ω
Fallo de corriente a tierra previsible, prueba PSC
Rango	1000 A / 10 kA (50 kA)
Resolución	1 A / 0,1 kA
Cálculo	Fallo de corriente a tierra previsible (PEFC) o corriente de cortocircuito previsible (PSC) determinadas al dividir el valor medido de la tensión principal entre los valores medidos de resistencia de lazo (L-PE) o resistencia de línea (L-N), respectivamente.
Prueba de RCD, tipos de RCD comproprobados
Tipo de RCD	AC¹ G²,S³
Modelo 1664	A, AC, B ="5", S
Notas	¹Responde a CA  ²General, sin retardo ³Retardo temporal ="4"Responde a una señal de pulso ="5"Responde a una señal de CC plana
Prueba de velocidad de disparo (ΔT)
Ajustes actuales¹	10-30-100-300-500-1000 mA – VAR 10-30-100 mA
Multiplicador	x ½, x 1 x 5
Rango de medida	RCD de tipo G	310 ms 50 ms
	RCD de tipo S	510 ms 160 ms
Notas	¹Tipo AC de 1000 mA CA únicamente Tipo A de 700 mA máximo en modo VAR Modo VAR no disponible para el tipo B.
Medida de la corriente de disparo de RCD/FI/prueba de rampa (IΔN)
Rango de corriente	Del 30% al 110% de la corriente nominal del RCD¹
Escalón	10% de IΔN²
Tiempo de permanencia	Tipo G	300 ms/escalón
	Tipo S	500 ms/escalón
Precisión de la medida	± 5%
Rangos de corriente de disparo especificados (EN 61008-1)	Del 50% al 100% para el tipo AC Del 35% al 140% para el tipo A (>10 mA) Del 35% al 200% para el tipo A (≤10 mA) Del 50% al 200% para el tipo B ²5% para el tipo B
Notas	¹Del 30% al 150% para el tipo A IΔN > 10 mA Del 30% al 210% para el tipo A IΔN = 10 mA Del 20% al 210% para el tipo B
Prueba de resistencia de tierra (RE)
Rango	200 Ω / 2000 Ω
Resolución	0,1 Ω / 1Ω
Frecuencia	128 Hz
Tensión de salida	25 V
Indicación de secuencia de fases
Icono	El indicador de secuencia de fase está activo.
Especificaciones generales
Tamaño (L x An x Al)	10 x 25 x 12,5 cm
Peso (con pilas)	1,3 kg
Tamaño y número de pilas	Tipo AA, 6 c/u.
Sellado	IP-40
Seguridad	Cumple EN61010-1 Ed 2.0 (2001-02), UL61010, ANSI/ISA –s82.02.01 2000 y CAN/CSA c22.2 Nº 1010 2ª edición
Sobretensión	CAT III / 500V; CAT IV 300V
Prestaciones	EN61557-1 a EN61557-7 Segunda edición y EN61557-10 Segunda edición

Todas las marcas registradas son propiedad de sus respectivos propietarios. Smartphone, servicio inalámbrico y plan de datos no incluidos con la compra. Los primeros 5 GB de almacenamiento son gratuitos. Compatible con iPhone 4s y superior, con iOS 8 o superior, iPad (en formato de iPhone), Galaxy S4, Nexus 5 y HTC One con Android™ 4.4.x o superior. Apple y el logotipo Apple son marcas registradas de Apple Inc., registradas en Estados Unidos y en otros países. App Store es una marca de servicio de Apple Inc. Google Play es una marca registrada de Google Inc.
