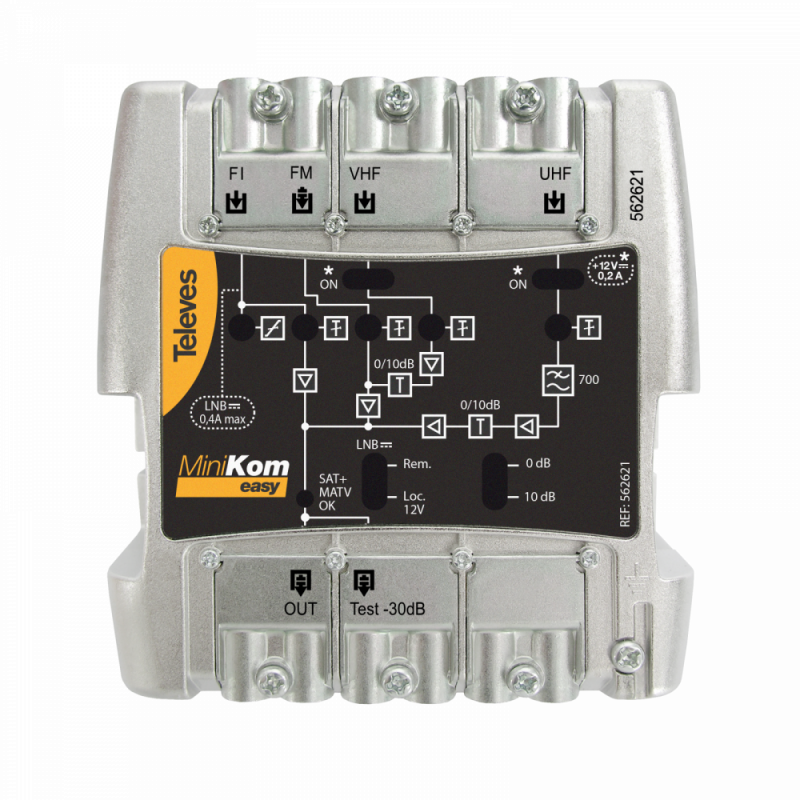

Central amplificadora Minikom 4e/1s FM-V-U-FI Televés 562621

Central amplificadora configurable de cabecera para sistemas SMATV con amplificación separada que garantiza la ausencia de intermodulación entre entradas.
Consta de 4 entradas: FM-VHF-UHF-FI, las de VHF y UHF tienen los dos márgenes de ganancia seleccionables mientras que la entrada de FM tiene una única etapa amplificadora

174,24 €
Antes 193,60 €
Descuento 10%
Impuestos (IVA) incluidos

Descripción

Central amplificadora Minikom 4e/1s FM-V-U-FI Televés 562601

  • Tamaño muy compacto (103x103x 50mm)
  • LEDs indicadores de la existencia de señal en salida y alimentación
  • Ganancia configurable mediante un switch (alta/baja) y alto nivel de salida
  • Dos etapas de amplificación para las bandas de TV
  • Fuente de alimentación conmutada que garantiza el bajo consumo
  • Sistema de conexión EasyF
  • Chasis de alto blindaje, fabricado en Zamak
  • Salida de test (-30dB)
  • Carátula frontal intuitiva, con ajustes y diagrama de bloques
  • Switch de selección de la alimentación de LNB: local o remota
  • Switch ON/OFF de paso de DC por las entradas VHF y UHF, para alimentación de preamplificadores o sistemas BOSS
  • Atornillable en pared

Características técnicas de la central amplificadora

Bandas FM VHF UHF FI
Margen de frecuencias MHz 88...108 174...400 470...694 950...2150
Ganancia 0 dB 15 34 36 42
10 24 26
Margen de regulación
de ganancia		 Manual
0 ... 20		 Manual
0 ... 20		 Manual
0 ... 20		 Manual
0 ... 30
Ecualizador entrada - - - Manual
0...15
Nivel de salida IMD3 (2ch, -35dB) dBμV 120 121 122 123
DIN 45004B 113 114 115 -
IMD3 (2ch, -60dB) - 111 112 -
IMD2 (2ch, -60dB) - >101 - -
Figura de ruido dB 6 5 7 11
Test -30
Alimentación local LNB V - 12
Corriente máx. alimentación local LNB mA - 400
Alimentación remota LNB V - VRX
Corriente máx. alimentación remota LNB mA - 500
Alimentación entradas V - 12 12 -
Corriente máx. entradas mA - 200 200 -
400
Tensión / frecuencia de red V~ /Hz 220 - 230 / 50-60
Consumo total AC sin alimentación de entradas OFF W, mA 6.5 / 70
Consumo total AC con alimentación de entradas ON W, mA 12,5 / 120
Índice de protección IP 20
Margen de temperatura de funcionamiento ºC -5 ... +45
