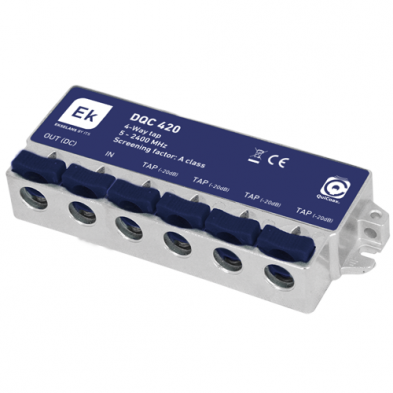

Derivador blindado de 4 salidas 24dB EKSELANS QuiCoax

Derivador blindado de 4 salidas. Banda de paso: 5-2400 MHz. Atenuación de derivación: 24dB. Pérdidas de paso: 1,3dB (862 MHz) / 2dB (2400 MHz). Con paso de corriente DC en lénea troncal. Clase A

FICHA TÉCNICA

12,90 €

Descripción

Derivador blindado de 4 salidas 24dB EKSELANS QuiCoax

Código 142017
PÉRDIDAS
Pérdidas de inserción (IN-OUT) 5-47 MHz <2.5 dB
Pérdidas de inserción (IN-OUT) 47-950 Mhz <2.6 dB
Pérdidas de inserción (IN-OUT) 950-2150 MHz <3.2 dB
Pérdidas de inserción (IN-OUT) 2150-2400 Mhz <3.6 dB
Perdidas de derivación (IN-TAP) 5-47 MHz 16 dB ±1.5 dB
Perdidas de derivación (IN-TAP) 47-950 Mhz 16 dB ±1.5 dB
Perdidas de derivación (IN-TAP) 950-2150 MHz 16 dB ±1.5 dB
Perdidas de derivación (IN-TAP) 2150-2400 Mhz 16 dB ±1.5 dB
AISLAMIENTO
Aislamiento (TAP-TAP) 5-47 MHz >25 dB
Aislamiento (TAP-TAP) 47-950 MHz >22 dB
Aislamiento (TAP-TAP) 950-2150 MHz >20 dB
Aislamiento (TAP-TAP) 2150-2400 MHz >20 dB
Aislamiento (TAP-OUT) 5-47 MHz >23 dB
Aislamiento (TAP-OUT) 47-950 MHz >23 dB
Aislamiento (TAP-OUT) 950-2150 MHz >24 dB
Aislamiento (TAP-OUT) 2150-2400 MHz >25 dB
PÉRDIDA DE RETORNO
Pérdidas de retorno 5-47 MHz >15 dB
Pérdidas de retorno 47-950 MHz >15 dB
Pérdidas de retorno 950-2150 MHz >15 dB
Pérdidas de retorno 2150-2400 MHz >12 dB
OPERACIONAL
Impedancia 75 Ω
Aplicación SAT, MATV 2.4Ghz +DC
Eficiencia de detección EN50083-2 Class A +10dB
Paso de corriente DC Sí (max. 500mA
Entorno Interior
CONEXIÓN DE CABLE
Numero de entradas 1
Número de salidas 1
Número de derivaciones 2
Tipo de conexion QuiCoax
MECÁNICA
Profundidad del producto 16 mm
Altura del producto 38 mm
Ancho del producto 75 mm
Embalaje 1
Peso neto 0.081 kg
