Cuadro de Protección contra Sobretensiones Transitorias en Sistemas Fotovoltaicos ECO DC

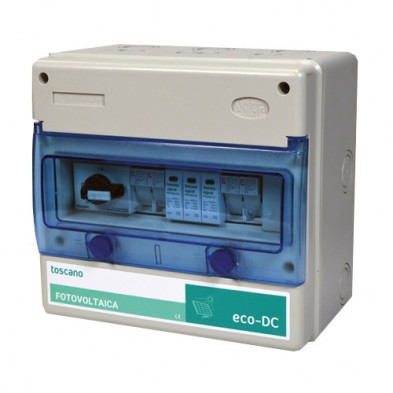

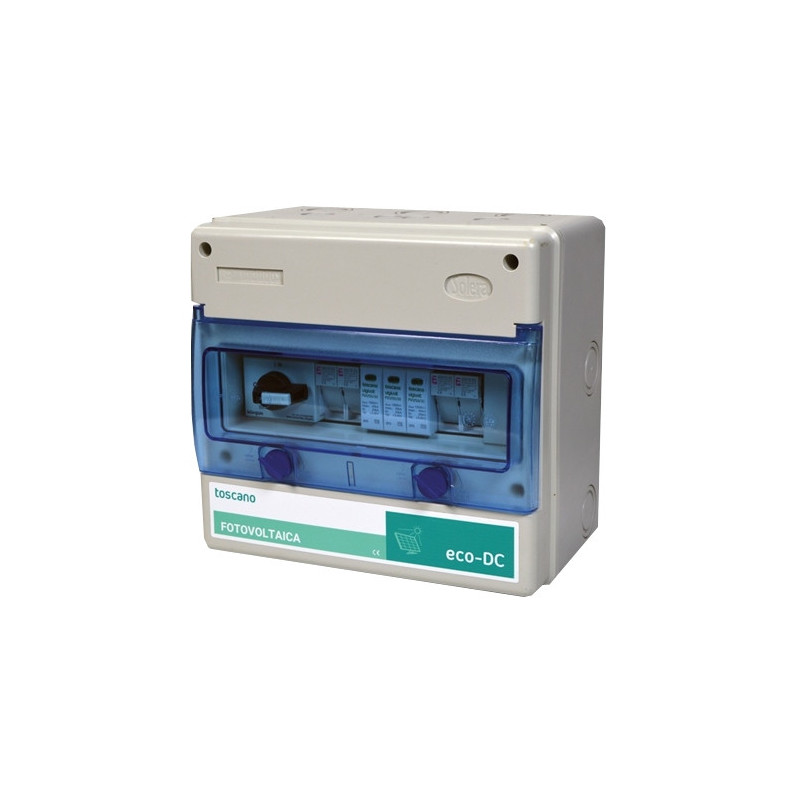

Cuadro de protección contra sobretensiones transitorias en sistemas fotovoltaicos serie ECO-DC de Toscano Vigivolt incorporan: protección de sobretensión transitoria, portafusibles 1000 Vdc y seccionador de corte en la salida.

ENVÍO 7 DÍAS LABORALES

188,10 € Antes 250,80 €
Descuento 25%
Selecciona tu modelo ECO

Descripción

Características técnicas cuadros modelo ECO DC

Tensión nominal  1000 V (Unpv)
Corriente máxima 25, 55, 100 o 160 A DC (según modelo)
Tensión máxima DC+/DC- 1500 V
Corriente nominal de descarga 8/20 (ln) 20 kA
Corriente máxima de descarga (lmax) 40 kA
Nivel de protección (Up) ≤3,4/6,8 kV
Tiempo de respuesta (ta) ≤2,5 nS
Temperatura de servicio -40 a 80ºC
Grado de protección IP65
Dimensiones

2 entradas: 270x250x155 mm

4/6 entradas: 362x362x160 mm

8/10/16 entradas: 600x400x200 mm

Indicación de avería

Ventana y contacto conmutado

Normas

IEC 60364-7-712:2017 RLV

EN 60269-6:2011

EN 60947-3:2009/A2:2015

EN 50539-11:2013/A1:2014

Modelos ECO DC

ECO DC 2 25A  Cuadro fotovoltáica 1000 VDC MAX 25A DC 2 entradas IP65
ECO DC 4 55A Cuadro fotovoltáica 1000 VDC MAX 55A DC 4 entradas IP65
ECO DC 6 55A Cuadro fotovoltáica 1000 VDC MAX 55A DC 6 entradas IP65
ECO DC 8 100A Cuadro fotovoltáica 1000 VDC MAX100A DC 8 entradas IP65
ECO DC 10 100A Cuadro fotovoltáica 1000 VDC MAX100A DC 10 entradas IP65
ECO DC 16 160A Cuadro fotovoltáica 1000 VDC MAX 160A DC 16 entradas IP65
