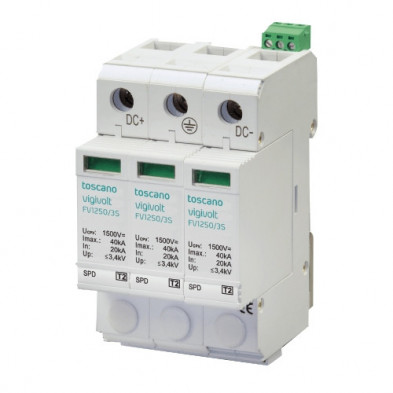

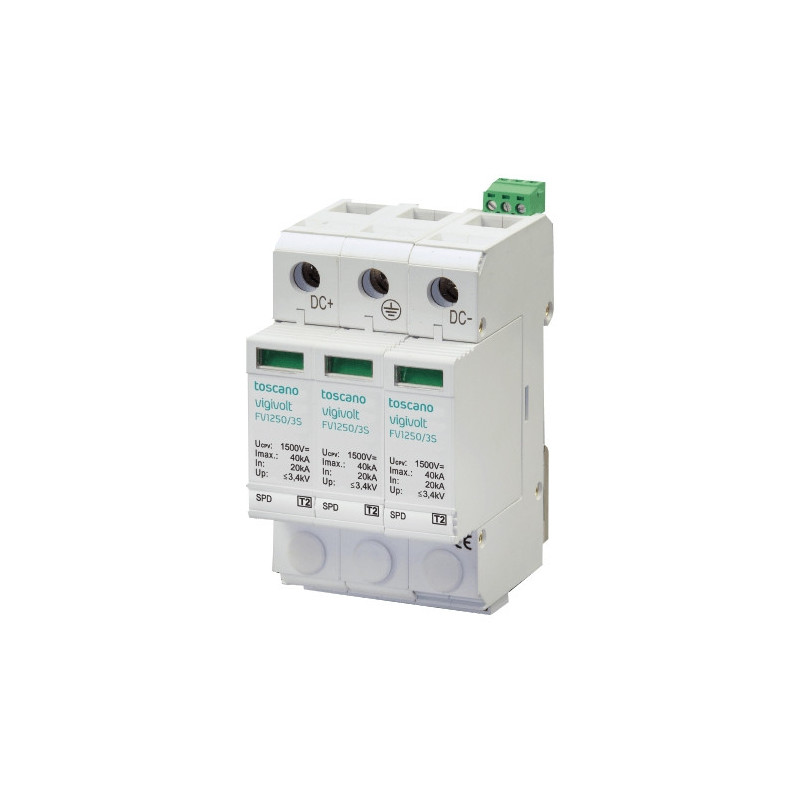

Protector Sobretensiones Transitorias Fotovoltaicas Clase II FV-1250 3S

Protección de sobretensiones para instalaciones fotovoltaicas transitorias por descargas producidas por rayos en la parte continua de la instalación. Consta de 3 varistores equipados con desconectadores.

ENVÍO 7 DÍAS LABORALES

147,08 €
Impuestos (IVA) incluidos

Descripción

Protector Sobretensiones Transitorias Fotovoltaicas Clase II FV-1250 3S

Tensión nominal Un (L/N) 1250 VDC
Tensión máxima Uc (L/N) 1500 VDC
Nivel de protección Up ≤3,4 kV
Intensidad máxima descarga (8/20μs) Imax 40 kA
Intensidad nominal (8/20μs) In 20 kA
Respuesta por sobretensión ≤25 ns
Sección máxima de cable en bornas 35 mm² (remoto: 1,5 mm²)
Fusible previo máximo 160 A gL/gG
Indicación de disparo Ventana
Dimensiones (ancho x alto x fondo) mm 54 x 90 x 67 mm
Montaje Rail DIN35
Normas de producto IEC 61643-11 / EN61643-11
Clase II
Márgenes de temperatura -40º…+80º C
Grado de protección IP20
Indicación de avería Ventana

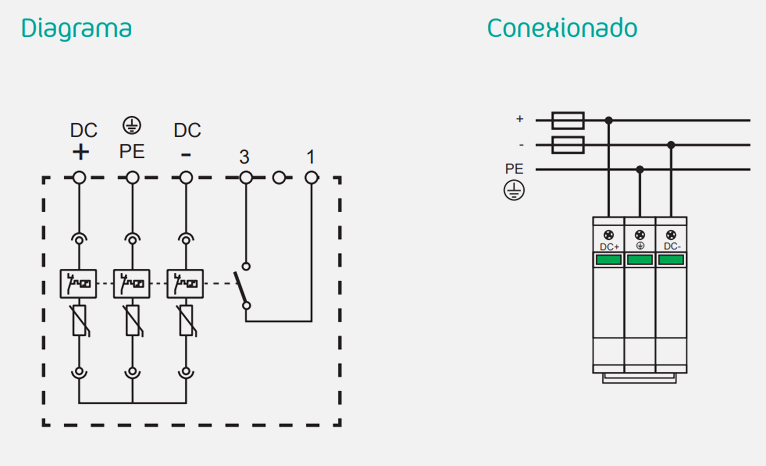

Esquema de conexión y diagrama

Funcionamiento

  • Al producirse una sobretensión de caracter transitoria, el equipo la absorbe evitando daños en los equipos conectados a la red eléctrica. En caso de deterioro del equipo por la sobretensión, desplegará un display rojo quedando inutilizable debiendo ser sustituido por otro equipo.
