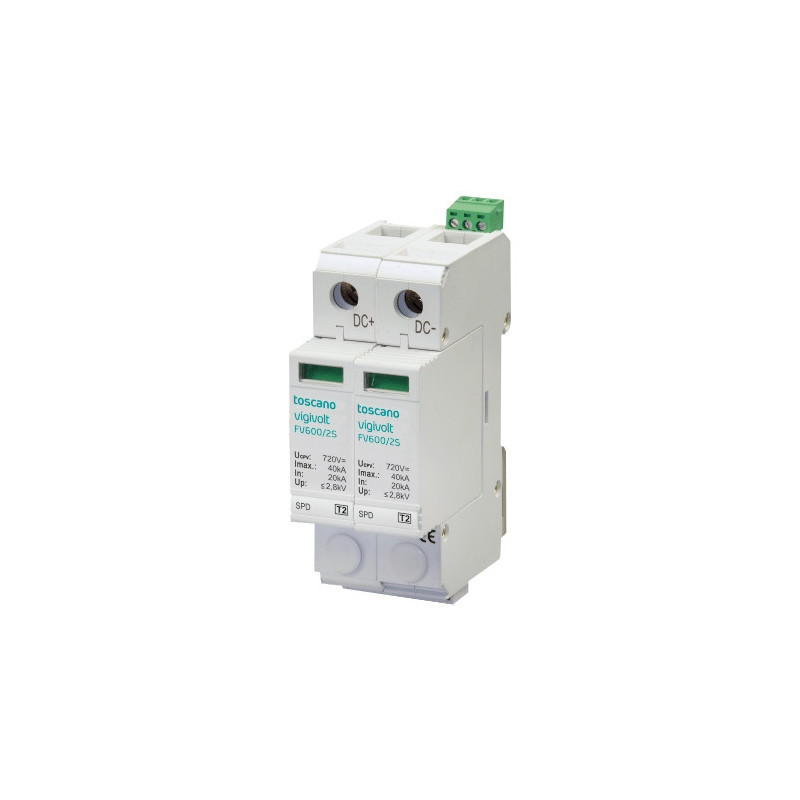

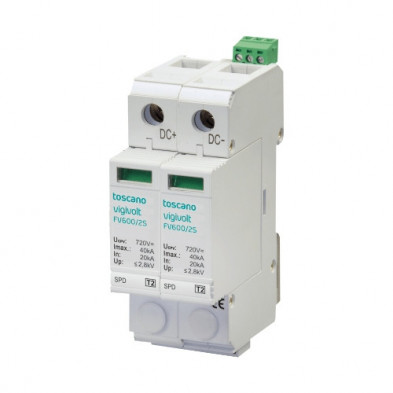

Protector Sobretensiones Transitorias Fotovoltaicas Clase II FV-600 2S

Protección de sobretensiones para instalaciones fotovoltaicas para proteger frente a descargas producidas por rayor en la parte de instalación continua. Conformado por dos etapas de varistores con desconectores térmicos.

ENVÍO 7 DÍAS LABORALES

99,90 €
Impuestos (IVA) incluidos

Descripción

Protector Sobretensiones Transitorias Fotovoltaicas Clase II FV-600 2S

ESPECIFICACIONESValores
Tensión nominal Un (L/N) 600 VDC
Tensión máxima Uc (L/N) 720 VDC
Nivel de protección Up ≤2,8 kV
Intensidad máxima descarga (8/20μs) Imax 40 kA
Intensidad nominal (8/20μs) In 20 kA
Respuesta por sobretensión ≤25 ns
Sección máxima de cable en bornas 35 mm² (remoto: 1,5 mm²)
Fusible previo máximo 160 A gL/gG
Indicación de disparo Ventana
Dimensiones (ancho x alto x fondo) mm 36 x 90 x 67 mm
Montaje Rail DIN35
Normas de producto IEC 61643-11 / EN61643-11
Clase II
Márgenes de temperatura -40º…+80º C
Grado de protección IP20
Indicación de avería Ventana

Diagrama y Esquema de Conexión

Funcionamiento

  • Al producirse una sobretensión, el equipo la absorbe evitando daños en los equipos conectados a la red eléctrica. Si la protección se viese perjudicada, desplegará una ventana de color rojo quedando inutilizado y debiendo ser sustituido.
