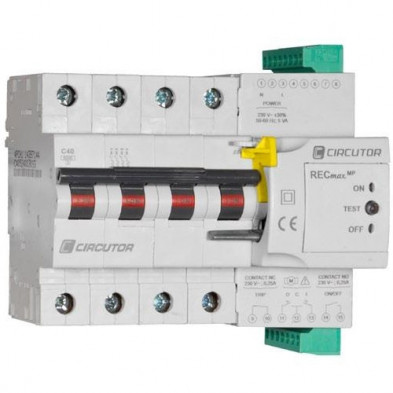

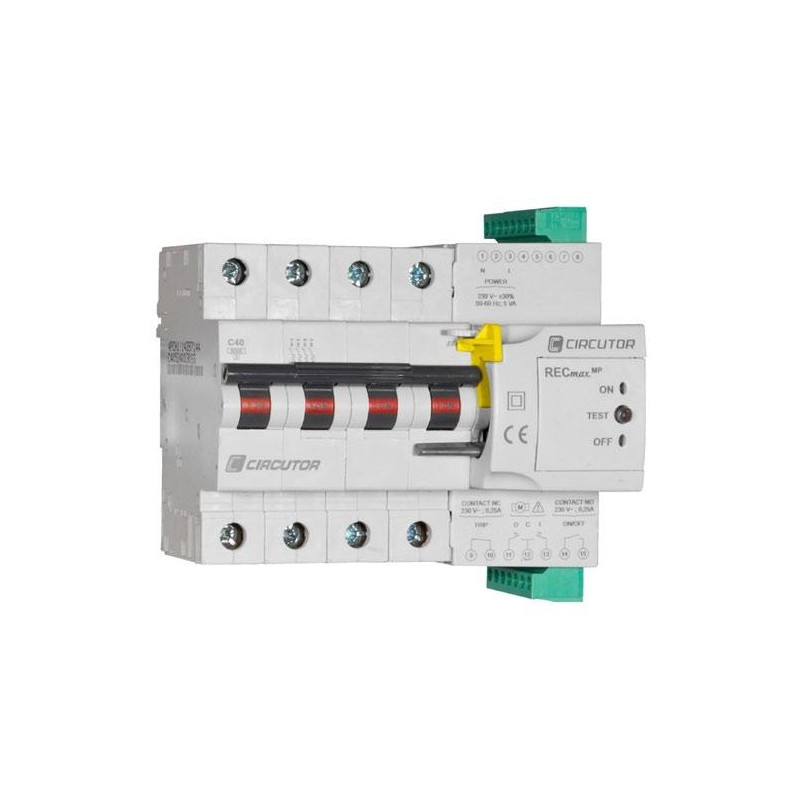

Dispositivo de corte, autorearmable, con protección magnetotérmica y diferencial ultrainmunizada. Equipo programable con display, que mide las corrientes de fuga (protección diferencial), y ordena la desconexión o reconexión del magnetotérmico (protección magnetotérmica) mediante un motor que lo gobierna mecánicamente. La medida de corriente de fugas, IΔ, necesita de transformador diferencial externo, que se suministra a parte. El conjunto es de uso habitual en instalaciones eléctricas, monofásicas y trifásicas, que requieran una continuidad elevada del suministro eléctrico. Tiene entradas/salidas que permiten tener información y control del estado de la instalación eléctrica donde está trabajando. Visualización LED y display (LCD) retroiluminado:

• Parámetros protección/reconexión por diferencial
• Intensidad de corriente de disparo de la protección
• Número de reconexiones realizadas
• Mensajes de estado de la protección

APLICACIONES

El RECmax LPd asociado a los toroidales WGC asegura una protección diferencial y magnetotérmica con reconexión automática después de un disparo por defecto diferencial, sobrecarga o cortocircuito. Es una solución muy adecuada para aquellas infraestructuras que por su ubicación son de difícil control y vigilancia en cuadros eléctricos de:

• Sistema de telefonía
• Sistemas de TDT
• Sistemas informáticos, SAIS

Características técnicas

• Protección diferencial
  • Tipo: Tipo A (IEC 60755) Ultrainmunizado
  • Media: Verdadero valor eficaz (TRMS)
  • Sensibilidad: Ajustable (0.03-01-03.05-1 A) (por defecto 30 mA)
  • Retardo de disparo
    • Ajustable, curva de disparo: INS, SEL
    • Tiempo definido: 0.0-0.2-0.3-0.4-0.5-0.6-0.8-1 segundo
  • Test y reset: Mediante pulsadores T y R
  • Elemento sensor a asociar: Transformador diferencial WGC/WGS
• Protección magnetotérmica
  • Eelemento de integrado: Magnetotérmico motorizado
  • Intensidad de corriente: 6-10-16-20-25-32-40-50-63 A
  • Número de polos: 2/4
  • Tensión nominal: 240/415
  • Curvas de disparo: C/D
  • Poder de corte: 6 kA
• Reconexión diferencial / magnetotérmica
  • Número de reconexiones: programable: 10/2 (por defecto)
  • Tiempo entre reconexiones: Configurable: 3 min (por defecto)
  • Tiempo de RESET: Según secuencia configurada, 30 minutos (por defecto)
• Señalización externa
  • LED: Presencia de tensión, disparo por fuga, temporización entre reconexiones.
  • Display LCD: Valor instantáneo de fuga, valor de fuga de disparo, contador de reconexiones, programación de valores, estados de la protección
  • Remotas: Salida a contactor auxiliares, libres de potencial, del estado de enclavamiento y del estado de la posición del magnetotérmico
• Entradas externas
  • ON/OFF Remoto: Disparo/Rearme entrada libre de tensión
• Características eléctricas
  • Alimentación auxiliar: 230 Vca
  • Contacto de la salida remota de enclavamiento: Libre de potencial, 230 V, corriente máxima 250 mA
  • Contacto de la salida remota de posición del magnetotérmico: Libre de potencial, 230 V, corriente máxima 500 mA
  • Entradas de telemando: Libre de tensión, se activa mediante plsador o interruptor externo
• Características mecánicas
  • Temperatura de uso: -10...+50ºC
  • Fijación: Carril DIN 46277 (EN 50022)
  • Dimensiones: 2 polos: 4,5 módulos | 4 polos: 6.5 módulos
  • Peso: 2 polos: 452 g / 4 polos 703 g
  • Grado de protección: Bornes IP 20, relé empotrado IP 41
• Normas: IEC 60947-2 | IEC 60755
