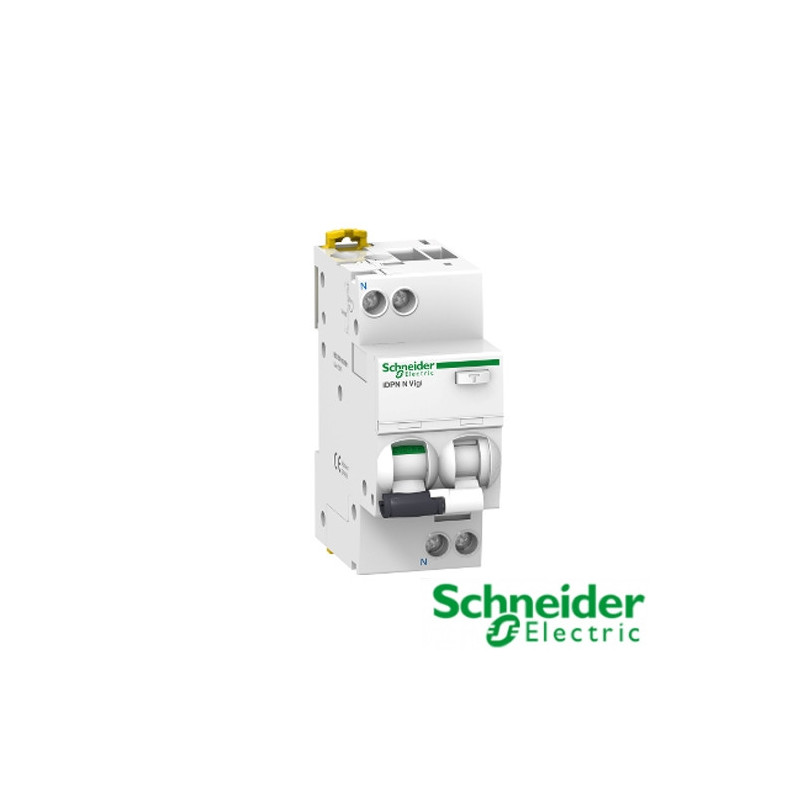

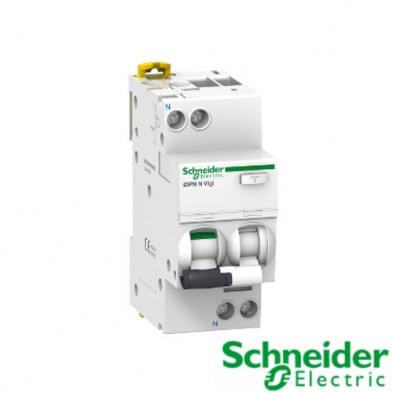

Protección Magnetotérmico IDPNN VIGI 25A 30mA CL A

Protección Magnetotérmico IDPNN VIGI 25A 30mA CL A

• Gama de producto: IDPN Vigi
• Gama: Acti 9
• Nombre del producto: Acti 9 iDPN Vigi
• Tipo de producto o componente: RCBO
• Nombre corto del dispositivo: IDPN N Vigi
• Aplicación del dispositivo: Distribución
• Número de polos: 1P + N
• Número de polos protegidos: 1
• Posición de neutro: Izquierda
• Corriente nominal: 25 A
• Tipo de red: AC
• Tecnología de unidad de disparo: Térmico-magnético
• Código de curva: C
• Sensibilidad ante fugas a tierra: 30 mA
• Retardo de la protección contra fugas a tierra: Instantáneo
• Clase de protección contra fugas a tierra: Tipo A-SI
• Poder de corte: Icn 6000 A en 220...240 V CA 50 Hz acorde a EN/IEC 61009-2-1
• Apto para seccionamiento: Sí, acorde a EN/IEC 60947-2

Otras características

• Ubicación del dispositivo en el sistema: Salida
• Frecuencia de red: 50 Hz
• [Ue] Tensión asignada de empleo: 220-240 V AC 50 Hz
• Límite de disparo magnético: 5...10 x In
• Tecnología de disparo corriente residual: Independiente de la tensión
• [Ics] Poder de corte en servicio: 6000 A 100 % tornillo : Icn en 220...240 V CA 50 Hz acorde a EN/IEC 61009-2-1
• Poder de corte y de cierre nominal: Idm 6000 A en 220...240 V CA 50 Hz acorde a EN/IEC 61009-2-1
• Clase de limitación: 3 acorde a EN/IEC 61009-2-1
• [Ui] Tensión nominal de aislamiento: 400 V AC 50 Hz
• [Uimp] Resistencia a picos de tensión: 4 kV
• Indicador de posición del contacto: Sí
• Tipo de control: Maneta
• Señalizaciones en local: ON, OFF, Disparo por fallo
• Tipo de montaje: Ajustable en clip
• Soporte de montaje: Carril DIN
• Compatibilidad de bloque de distribución de embarrado tipo peine: Sí, arriba o abajo
• Medidas: 85x36x73 mm
• Peso: 125 g
• Color: Blanco
• Durabilidad mecánica: 20.000 ciclos
• Durabilidad eléctrica: 10.000 ciclos
• Descripción de las opciones de bloqueo: Dispositivo de cierre con candado
• Longitud de cable pelado para conectar bornas: 15 mm (arriba o abajo)
• Par de apriete: 2 N.m (arriba o abajo)
• Protección contra fugas a tierra: Integrado
• Segmento de mercado: Residencial
• Código de compatibilidad: IDPN

Entorno

• Normas: EN/IEC 61009-2-1
• Certificaciones de producto: VDC RCM
• Grado de protección IP:
  • IP40 para envolvente modular acorde a IEC 60529
  • IP20 acorde a IEC 60529G
• Grado de contaminación: 3
• Categoría de sobretensión: III acorde a IEC 60364
• Compatibilidad electromagnética: Resistencia a impulsos 8/20 µs, 3000 A acorde a EN/IEC 61009-2-1
• Tropicalización: 2 acorde IEC 60068-1
• Humedad relativa: 958 % (55 ºC)
• Temperatura ambiente de funcionamiento: -25...60 ºC
• Temperatura ambiente de almacenamiento: -40...85º C
