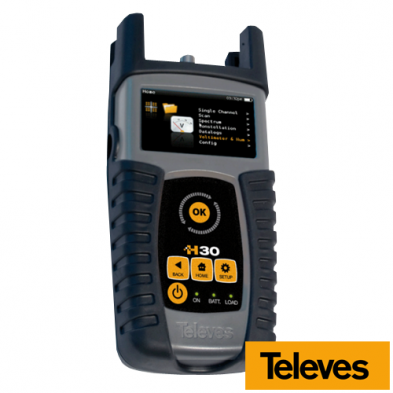

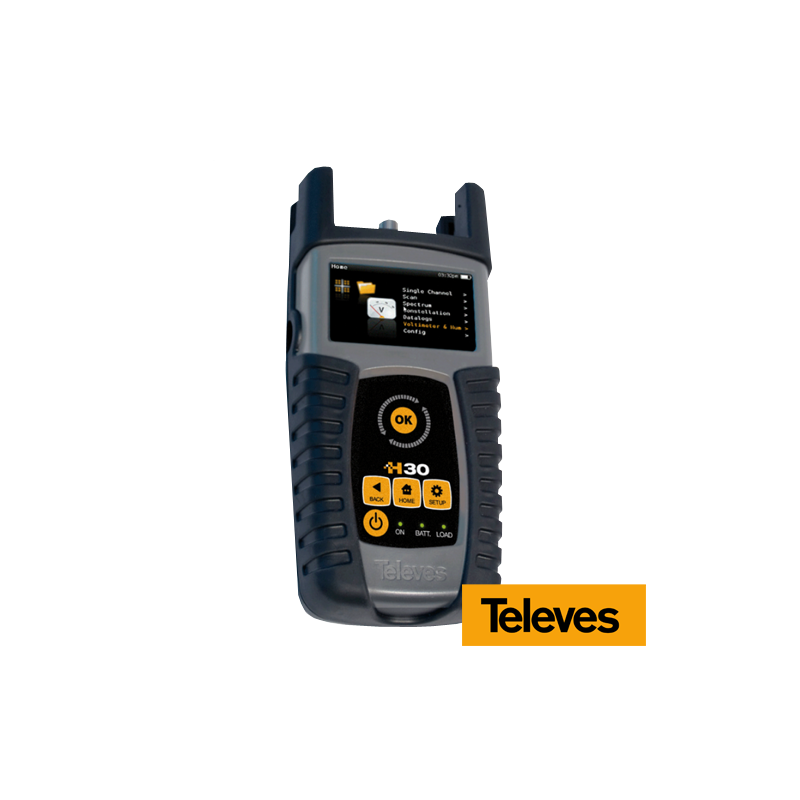

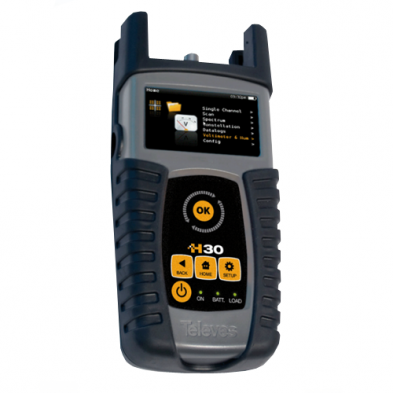

Medidor de Mano H30 para CATV DVB-C

Medidor de Mano H30 para CATV DVB-C

H30 es un medidor pensado para el operador de CATV. Dispone de todas las funciones necesarias para hacer más fáciles las labores de instalación y mantenimiento de redes de TV con señales digitales QAM y/o señales analógicas NTSC.

CARACTERÍSTICAS GENERALES

• Fácil manejo.
• Medidas remotas.
• Completa colección de medidas Analógico/Digitales con "Quality Check Marks" (indicadores "pasa/falla") de fácil lectura.
• Sencilla interfaz de usuario con funciones como Medidas de canal, Escaneado, Función TILT, Diagramas de Constelación, Analizador de Espectro, Voltímetro, HUM, Identificador de servicios, Datalogger...
• Medidor robusto, ligero, automático, rápido y preciso.
• Actualizaciones automáticas de software.
• Detección automática de parámetros ITU-T J.93 Anexos A/B/C/ sin la necesidad de setup previo.
• Espectro de 1 GHz de ancho con selección de canal o frecuencia.
• Tecnología de procesado digital en tiempo real.

ESPECIFICACIONES TÉCNICAS

• Frecuencia: 5-1002 Mhz
• Resolución: 50 Mhz
• Impedencia de entrada: 75 MHz
• Nivel de entrada: 45-125 MHz
• Tipo Desmodulación: ITU-T J.83 Anexo A/B/C
• Formato Canal Digital: 16/32/64/125/256 QAM, QPSK
• Symbol rate: 2-6.9 Msps
• MER: Hasta 40 dB
• Medidas digitales
  • Potencia
  • MER
  • C/N
  • PreBER
  • PostBER
  • Constelación
• Medidas analógicas
  • Nivel portadora de vídeo
  • Nivel portadora de audio
  • Relación V/A
  • C/N

OTROS

• Tipo de pantalla: Color TFG
• Dimensiones de pantalla: 400x200 px (2.8'')
• Peso: 510 g
• Dimensiones: 175x100x52 mm
• Tensión de salida adaptador: 12 Vdc
• Tensión Batería Li Ion: 7.2 Vdc
• Carga Batería Li Ion: 2900 mAh
• Duración batería desde carga completa: >5 h
• Temperatura de funcionamiento: -5 a 45º C
