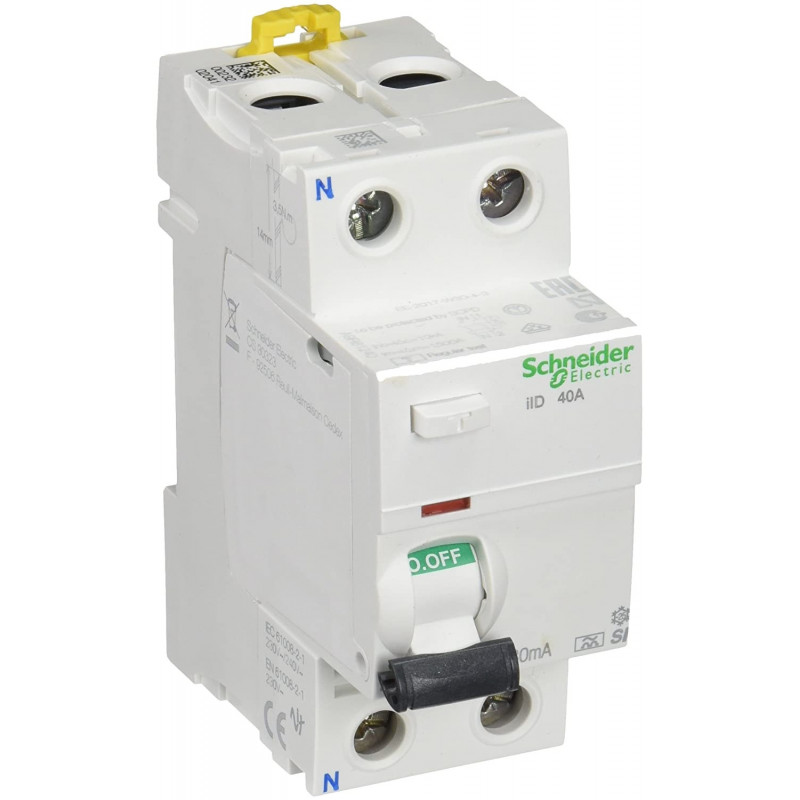

Interruptor Diferencial iID 2P 40A 30mA SuperInmunizado Clase A SI

CARACTERÍSTICAS TÉCNICAS

• Gama: Acti 9
• Nombre del producto: IID
• Tipo de producto o componente: Residual current circuit breaker (RCCB)
• Nombre corto del dispositivo: IID
• Número de polos: 2P
• Posición de neutro: Izquierda
• Intensidad nominal (In): 40 A
• Tipo de red: CA
• Sensibilidad ante fugas a tierra: 30 mA
• Retardo de la protección contra fugas a tierra: Instantáneo
• Clase de protección contra fugas a tierra: Clase SI
• Poder de corte y de cierre nominal: Im 1500 A - Idm 1500A
• Intensidad de cortocircuito condicional: 10 kA
• Normas: EN 61008-1 IEC 61008-1

Complementario

• Ubicación del dispositivo en el sistema: Salida
• Frecuencia de red: 50/60 Hz
• [Ue] tensión de funcionamiento nominal:
  • 230 V CA 50/60 Hz de acuerdo con EN 61008-1
  • 230/240 V CA 50/60 Hz de acuerdo con IEC 61008-1

• Tecnología de disparo diferencial: Independiente de la tensión
• [Ui] tensión nominal de aislamiento: 500 V
• [Uimp] tensión nominal soportada al impulso: 6 kV
• Corriente de sobretensión: 3 A
• Indicador de posición del contacto: Sí
• Tipo de control: Maneta
• Señalizaciones en local: Indicador de disparo
• Modo de montaje: Fijo
• Soporte de montaje: Carril DIN
• Compatibilidad de bloque de distribución de embarrado tipo peine: Sí
• Pasos de 9 mm: 4
• Altura: 91 mm
• Anchura: 36 mm
• Profundidad: 73.5 mm
• Peso del producto: 0.21 Kg
• Color: Blanco
• Endurancia mecánico: 20.000 ciclos
• Durabilidad eléctrica: AC-1 : 15.000 ciclos
• Conexiones - terminales:
  • Terminal simple arriba o abajo 1 cable(s) 1...35 mm² rígido sin extremo de cable
  • Terminal simple arriba o abajo 1 cable(s) 1...25 mm² Flexible sin extremo de cable
  • Terminal simple arriba o abajo 1 cable(s) 1...25 mm² Flexible con extremo de cable
• Longitud de cable pelado para conectar bornas: 14 mm (arriba o abajo)
• Par de apriete: 3.5 N.m (arriba o abajo)
