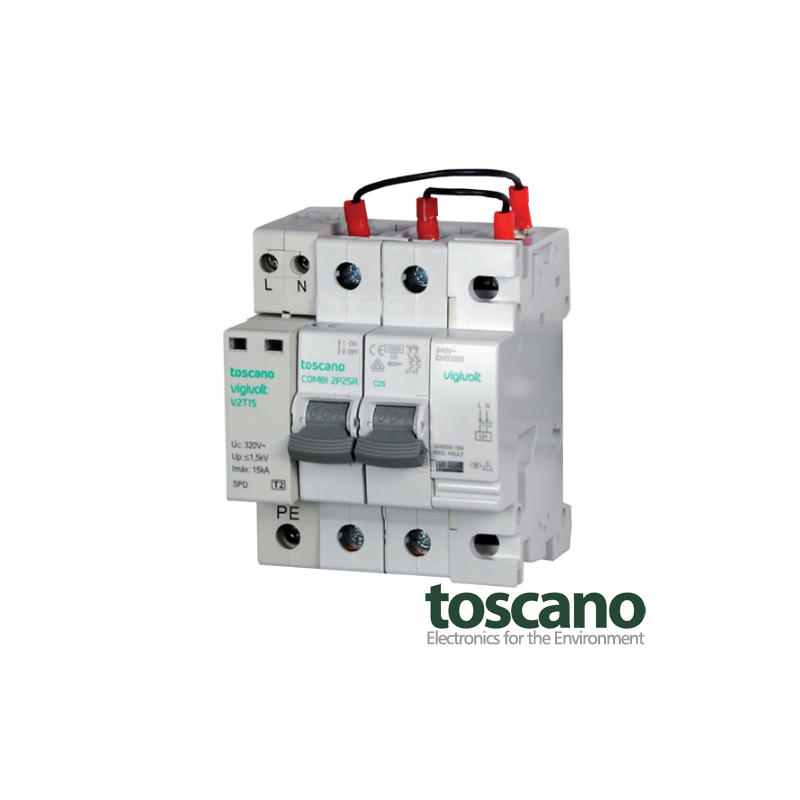

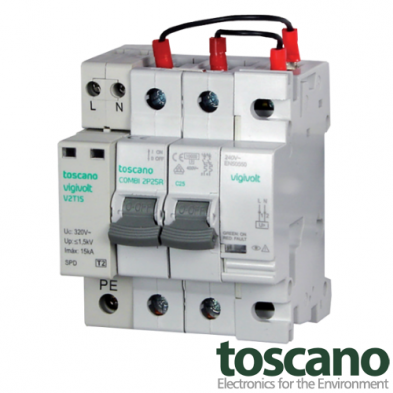

Protector contra sobretensiones permanentes y transitorias monofásico con reconexión automática COMBI 2PRT 25A

Dispositivo de protección contra sobretensiones transitorias y permanentes con provocadas por aumentos de la tensión de red en instalaciones monofásicas con reconexión automática.

Referencia: 10002647

174,00 €

Descripción

Protector contra sobretensiones permanentes y transitorias monofásico con reconexión automática COMBI 2PRT 25A

DESCRIPCIÓN

Dispositivo de protección combinada contra sobretensiones de origen permanente, provacas por aumentos de la tensión de red en instalaciones monofásicas con reconexión automática.

Desconecta por sobretension (+10%) y reconecta cuando se normaliza.

También por caídas de rayos o conmutaciones de red.

DIAGRAMA

ADVERTENCIAS

  • Una vez instalado el equipo sobre el RAIL DIN, las partes con tensión deben quedar cubiertas de modo que no sean accesibles
  • Si el equipo se usa fuera de lo especificado por el fabricante, la seguridad pueda quedar comprometida.

CARACTERÍSTICAS TÉCNICAS

GENERALES

  • Tensión de trabajo: 240 VAC
  • Frecuencia: 50-60 Hz
  • Consumo de potencia: 0.1 VA
  • Sección máxima de bornas: 25 mm2
  • Dimensiones del equipo (A x B x C): 71 x 90 x 74 MM
  • Márgenes ambientales: -20º + 70ºC / 80% H.R.
  • Protección: IP20
  • Montaje: Rail DIN 35

PERMANENTES

  • Tensión de disparo: 265 VAC ±2%
  • Tiempo de respuesta por sobretensión:
    • 265 VAC: ~7 s.
    • 300 VAC: ~3 s.
    • 350 VAC: ~0,5 s.
    • 400 VAC: ~0,15 s

TRANSITORIAS

  • Intensidad máxima Imax: 15 kA; 8
  • Tensión máxima Uc: 320 VAC
  • Nivel de protección Up: ≤1,5 kV
  • Clase: II

IGA

  • Intensidad nominal: 25A
  • Curva: C
  • Poder de corte: 10 kA
