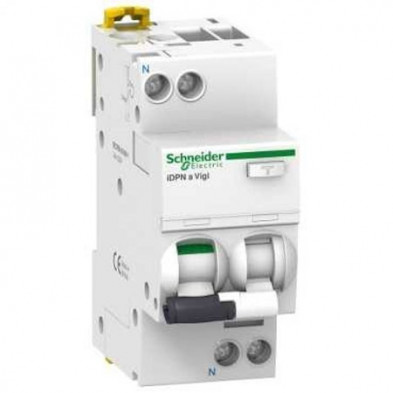

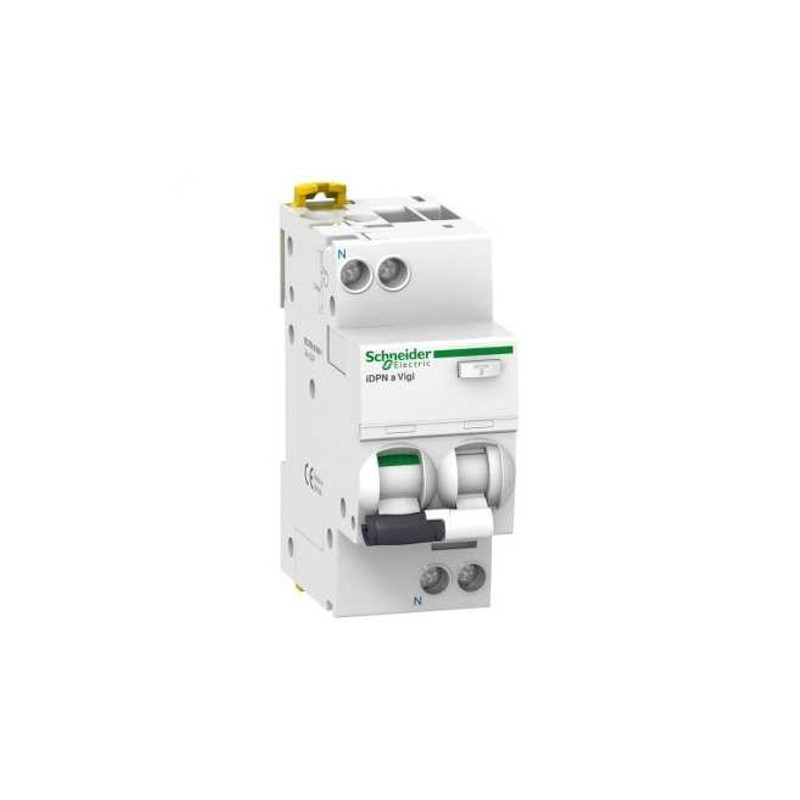

Interruptor diferencial iDPNa Vigi - 1P+N - 25A - 30mA clase AC

Interruptor diferencial iDPNa Vigi - 1P+N - 25A - 30mA clase AC

HOJA DEL PRODUCTO

115,90 €
Impuestos (IVA) incluidos

Descripción

Interruptor diferencial iDPNa Vigi - 1P+N - 25A - 30mA clase AC

Tipo de producto o componente Interruptor automático de protección contra fugas a tierra
Nombre del producto IDPN Vigi
Nombre corto del dispositivo IDPNa Vigi
Número de polos 1P + N
Posición de neutro Izquierda
Número de polos protegidos 1
Intensidad nominal (In) 25 A
Tipo de red CA
Código de curva C
Sensibilidad de fuga a tierra 30 mA
Retardo de la protección contra fugas a tierra Instantáneo
Clase de protección contra fugas a tierra Clase AC
Poder de corte Icn 4500 A en 230 V CA 50 Hz de acuerdo con EN/IEC 61009-2-1
Icn 4500 A en 230 V CA 50 Hz de acuerdo con EN/IEC 61009-1
Apto para seccionamiento Sí de acuerdo con IEC 60947-1

Complementario

Ubicación del dispositivo en el sistema Salida
Frecuencia de red 50 Hz
[Ue] tensión de funcionamiento nominal 230 V CA 50 Hz
Tecnología de unidad de disparo Térmico-magnético
Límite de enlace magnético 5...10 x In
Tecnología de disparo diferencial Independiente de la tensión
Poder de corte y de cierre diferencial Idm 4500 A 230 V CA 50 Hz de acuerdo con EN/IEC 61009-2-1
Idm 4500 A 230 V CA 50 Hz de acuerdo con EN/IEC 61009-1
Clase de limitación 3 de acuerdo con EN/IEC 61009-2-1
3 de acuerdo con EN/IEC 61009-1
[Ui] tensión nominal de aislamiento 400 V CA 50 Hz
[Uimp] tensión nominal soportada a impulso 4 kV
Indicador de posición del contacto Sí
Tipo de control Maneta
Señalizaciones en local ON, OFF, disparo por fallo
Soporte de montaje Carril DIN
Compatibilidad de bloque de distribución de embarrado tipo peine Arriba o abajo : SÍ
Pasos de 9 mm 4
Altura 85 mm
Anchura 36 mm
Profundidad 73 mm
Peso del producto 125 g
Color Blanco
Endurancia mecánica 20000 ciclos
Durabilidad eléctrica 10000 ciclos
Preparado para candado Con candado
Descripción de las opciones de bloqueo Cerradura en posición OFF u ON
Cubrebornas
Conexiones - terminales Terminal simple 1...10 mm² Flexible sin extremo de cable
Terminal simple 1...10 mm² Flexible con extremo de cable
Terminal simple 1...16 mm² rígido
Longitud de cable descubierto 15 mm
Par de apriete 3.5 N.m

Entorno

Normas EN/IEC 61009-1
EN/IEC 61009-2-1
Certificaciones VDE
Grado de protección IP IP20 de acuerdo con IEC 60529
Grado de contaminación 3
Categoría de sobretensión III
Compatibilidad electromagnética Resistencia a impulsos 8/20 µs, 250 A de acuerdo con EN/IEC 61009-2-1
Resistencia a impulsos 8/20 µs, 250 A de acuerdo con EN/IEC 61009-1
Tropicalización 2 de acuerdo con IEC 60068-1
Humedad relativa 95 % ( 55 °C )
Temperatura ambiente de trabajo -5...60 °C
Temperatura ambiente de almacenamiento -40...85 °C
Sostenibilidad de la oferta
Estado de oferta sostenible Producto Green Premium
RoHS (código de fecha: AASS) Conforme - desde 1214 - print Declaración de conformidad de Schneider Electric
REACh La referencia no contiene SVHC sobre el umbral
Perfil ambiental del producto Disponible
Instrucciones para el fin del ciclo de vida del producto No requiere de operaciones específicas para reciclaje
