En el primer capítulo de DomoHuerta comenzamos un proyecto muy particular: conseguir electricidad en una finca aislada utilizando placas solares y almacenamiento, sin depender de la red eléctrica.
En este segundo episodio llega uno de los momentos que más ganas teníamos de ver: encendemos la instalación y ya tenemos electricidad en la caseta.
Pero antes de llegar hasta ahí hay bastante más trabajo que simplemente conectar unos paneles a una batería.

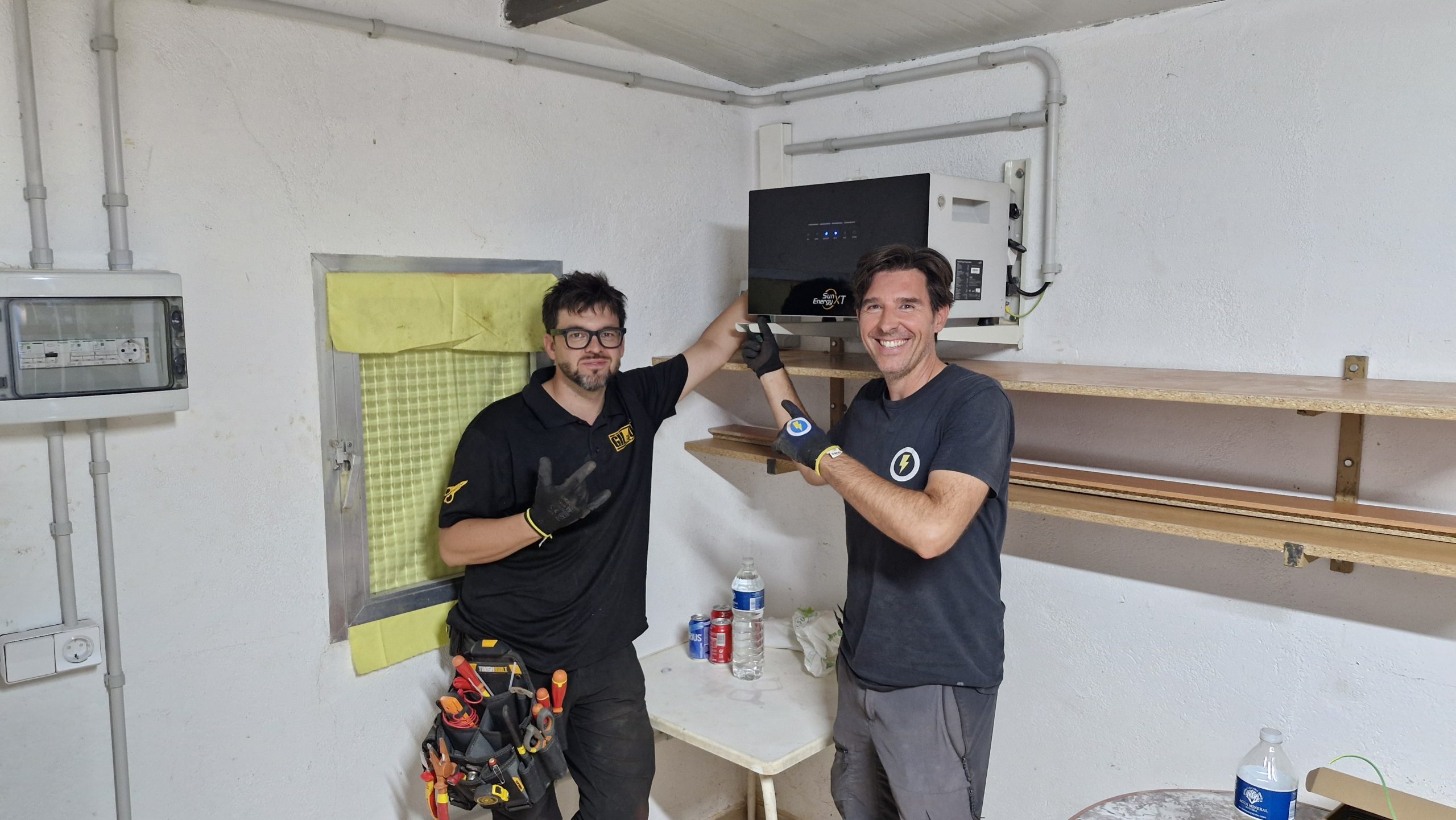

Junto a José Luis, de GilquiGroup, terminamos la instalación eléctrica, comprobamos la toma de tierra, montamos las protecciones, conectamos los paneles fotovoltaicos y realizamos las verificaciones finales de la instalación.
Primero: comprobar la toma de tierra

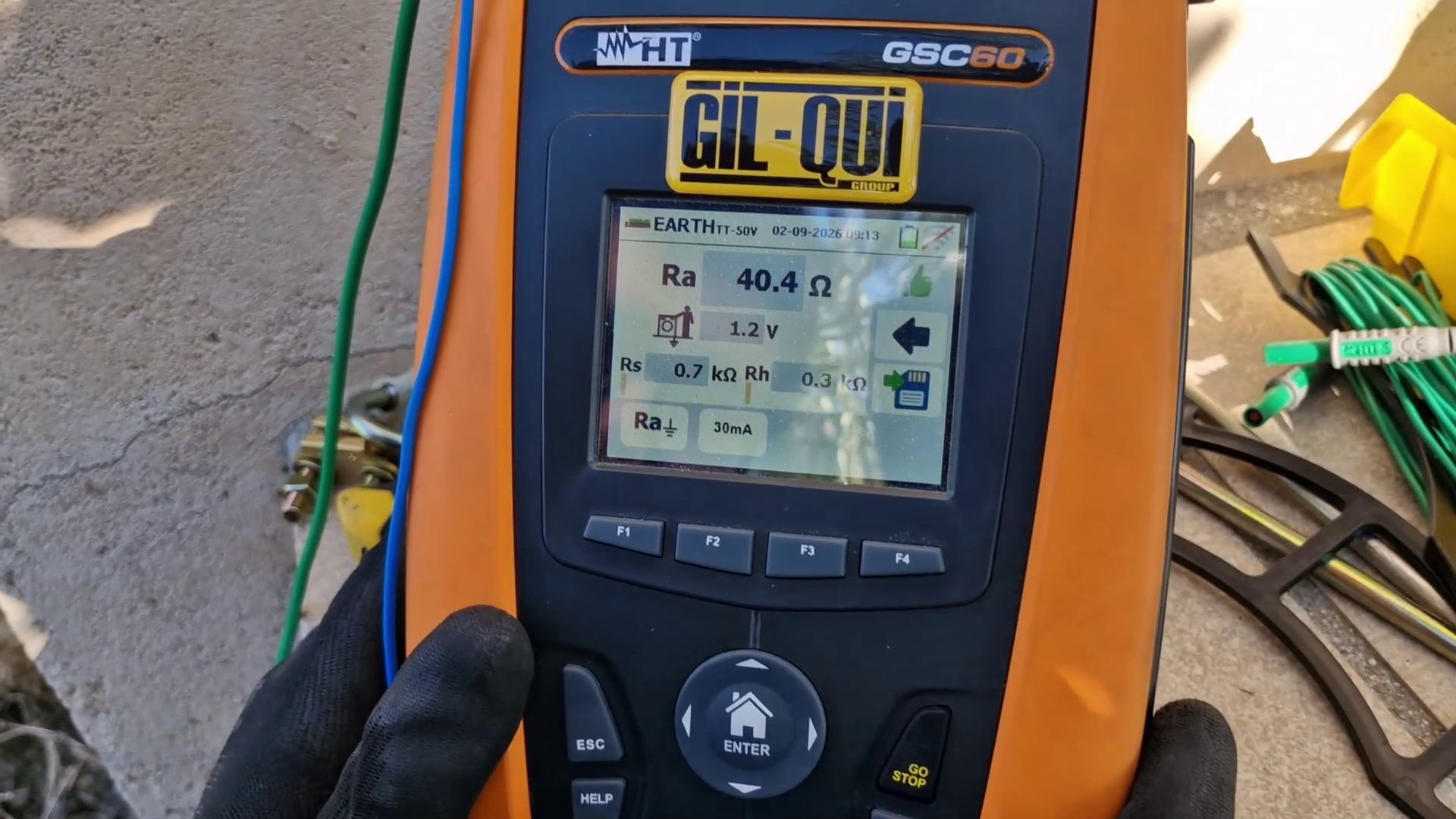

Antes de continuar con la instalación eléctrica realizamos una de las comprobaciones más importantes: medir la resistencia de la puesta a tierra.
La instalación dispone de su propia pica de tierra y realizamos la medida con instrumentación específica.
El resultado fue de aproximadamente 40,4 Ω, permitiéndonos continuar con el montaje y las comprobaciones de la instalación.
La toma de tierra no está ahí de decoración. Es una parte fundamental de las medidas de protección de una instalación eléctrica y posteriormente volveremos a comprobar todo el conjunto junto al diferencial.
Instalamos los paneles solares en el tejado

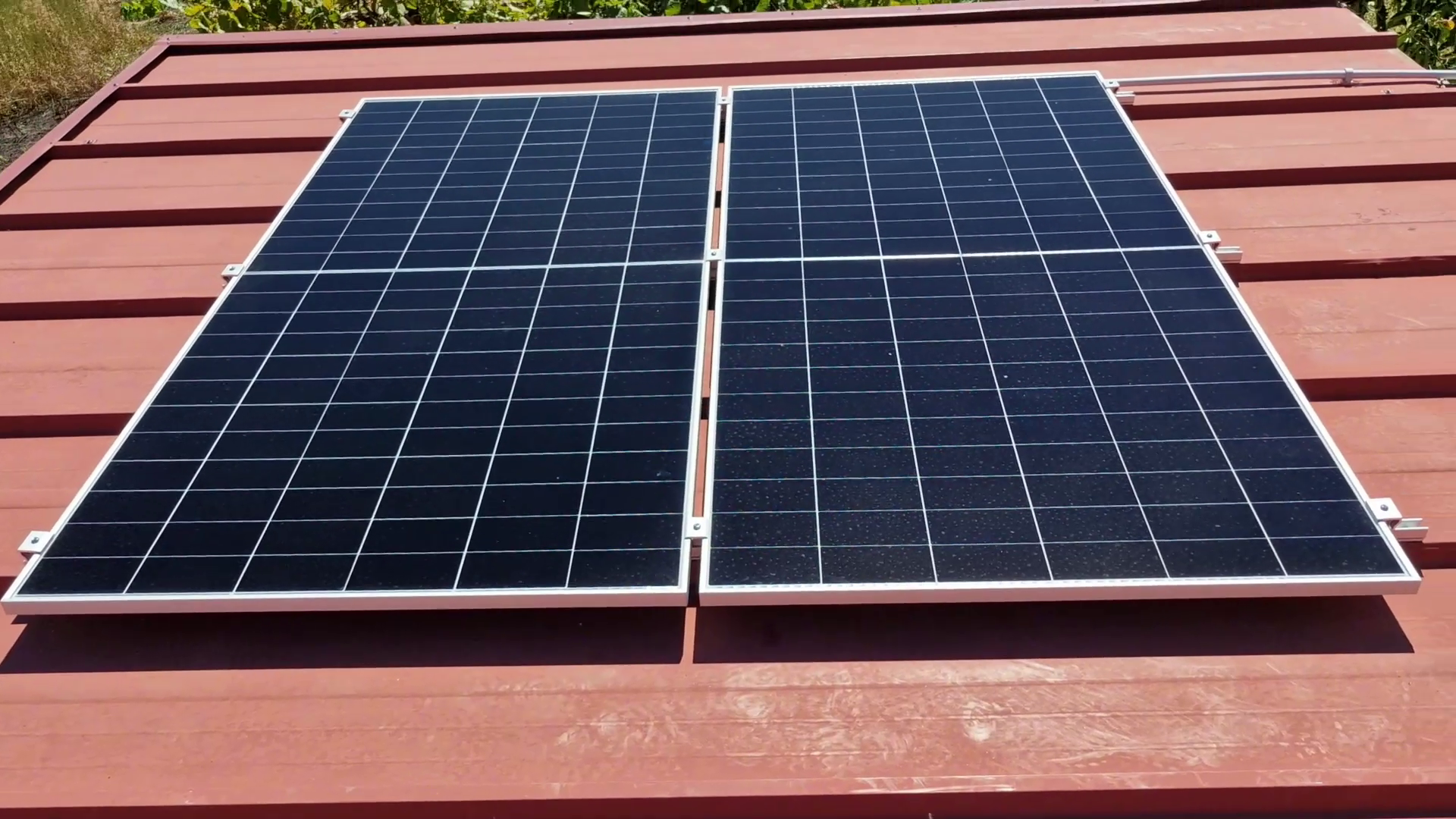

La finca cuenta con dos paneles fotovoltaicos, instalados sobre la cubierta de chapa de la caseta.
Para sujetarlos utilizamos microrríeles fijados sobre las crestas de la cubierta y añadimos puntos de apoyo adicionales en la zona central para mejorar la rigidez del conjunto.
También conectamos la puesta a tierra de los marcos de los paneles y canalizamos todo el cableado hasta el cuadro de corriente continua.
☀️ Panel fotovoltaico AIKO disponible en Domo Electra:
https://www.domoelectra.com/tiendaonline/3746-panel-solar-fotovoltaico-aiko-610-wp-gen2-silver-frame-144-celulas-mc4
Cuadro de continua y cuadro eléctrico de alterna
Una instalación aislada sencilla también necesita estar bien organizada.
Por eso instalamos dos zonas diferenciadas:
- Cuadro para la parte fotovoltaica en corriente continua.
- Cuadro eléctrico para la distribución en corriente alterna.
- Protecciones eléctricas.
- Diferencial tipo A.
- Circuitos para iluminación y enchufes.
- Toma de tierra común de la instalación.
- Enchufe de servicio dentro del propio cuadro.
Cada panel entra de forma independiente hacia el sistema de almacenamiento, trabajando en este montaje alrededor de los 49 V por panel.
La batería empieza a cargar automáticamente
Una de las cosas más curiosas de este sistema es lo sencilla que resulta la puesta en marcha de la parte fotovoltaica.
Después de conectar los paneles y cerrar las protecciones, el equipo detectó automáticamente la producción solar y comenzó a cargar la batería.

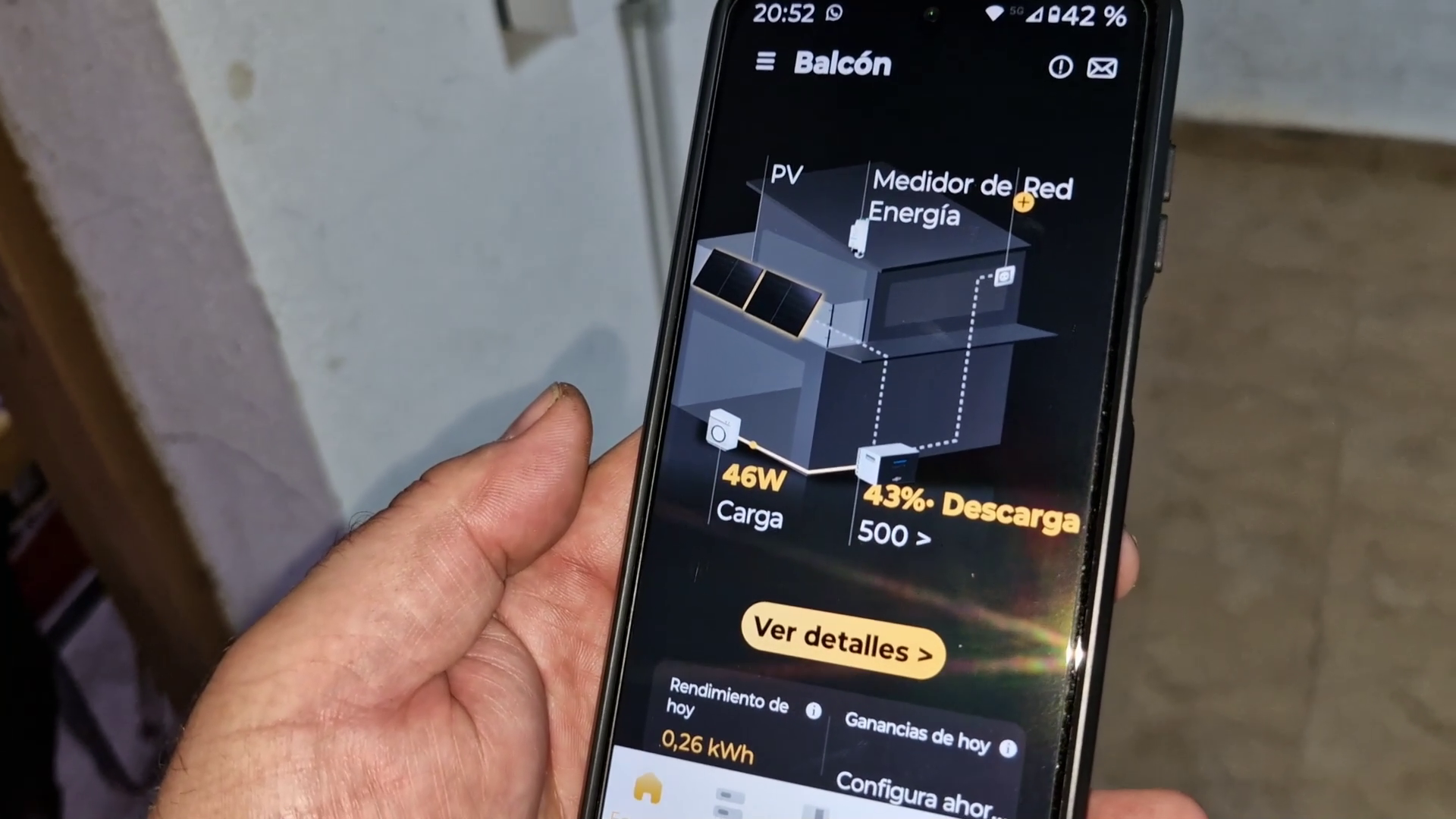

Desde la aplicación podemos ver datos como:
- Estado de carga de la batería.
- Potencia procedente de los paneles.
- Consumo de las cargas.
- Flujo de energía.
- Estadísticas de funcionamiento.
Durante la puesta en marcha vimos cómo la producción iba aumentando progresivamente mientras comprobábamos el funcionamiento del sistema.
🔋 SunEnergyXT 500 de 5 kWh con 4 MPPT:
https://www.domoelectra.com/tiendaonline/3817-bateria-solar-sunenergyxt-500-5kwh-con-inversor-800w-y-4-mppt
Y por fin… tenemos luz
Después de todo el trabajo llegó el momento esperado.
Comprobamos la salida eléctrica y obtuvimos aproximadamente 230 V.
Conectamos el cuadro, terminamos los mecanismos y encendimos por primera vez la iluminación de la caseta.
La DomoHuerta ya tiene electricidad sin conexión a la red. ⚡🌱
Y precisamente esta es una de las ventajas más interesantes de este tipo de sistemas: poder disponer de energía en lugares donde realizar una acometida eléctrica convencional puede ser complicado o directamente no existir.
Una instalación no termina cuando se enciende la luz
Antes de marcharnos todavía quedaba algo fundamental: comprobar las protecciones.
Realizamos distintas pruebas sobre el diferencial tipo A instalado, verificando su actuación y los tiempos de disparo.
La moraleja que comentamos en el propio vídeo es sencilla:
Que un diferencial sea nuevo no significa que no haya que comprobarlo.
También revisamos tensiones, tierra y funcionamiento general antes de dar por terminado el trabajo.
¿Qué podemos hacer ahora en la DomoHuerta?
Tener electricidad abre bastantes posibilidades para los siguientes capítulos.
Ya estamos pensando en incorporar cosas como riego automático, una bomba de agua, cámaras de vigilancia o un router 4G que permita mantener la SunEnergyXT conectada a Internet y consultar su funcionamiento en remoto.
Incluso dejamos caer alguna idea un poco más loca durante el vídeo… 😅
Así que esto no ha hecho más que empezar.
¿Quieres hacer una instalación solar en tu finca?
Cada instalación es diferente y hay que estudiar las necesidades, las cargas que queremos alimentar, la potencia necesaria, la capacidad de almacenamiento y las condiciones de la instalación eléctrica.
Si necesitas un profesional, puedes localizar instaladores de nuestra red en diferentes puntos de España:
👷 Red de técnicos e instaladores Domo Electra:
https://www.domoelectra.com/tecnicos-electricistas-espana/
Mira también DomoHuerta #1
En el primer episodio puedes ver cómo empieza todo este proyecto:
Instalamos placas solares y BATERÍA en una finca AISLADA | DomoHuerta #1
Y seguimos con más DomoHuerta, porque todavía nos quedan unas cuantas cosas que cacharrear. 🌱⚡
¡Despacito conmigo!
