DomoAventura real: “Tesla manda… y los demás obedecen”
Llegamos a una vivienda con un “festival” energético del bueno: fotovoltaica, varios inversores, baterías y coche eléctrico. El objetivo era claro:
-
Que Tesla Powerwall 3 fuese el cerebro del sistema con Backup Gateway 2.
-
Poder entrar en modo isla (corte de red) sin que la casa se entere.
-
Y lo más jugoso: hacer que Huawei e Ingeteam sigan aportando energía aunque Tesla sea quien “cree” la red interna. Eso es AC coupling (luego te lo explico fácil).
Y sí: lo probamos con carga alta, cargando el coche y con consumos reales de vivienda. Cero postureo.
📌 Vídeo de la instalación completa (37:29): https://youtu.be/ZgWp_bGvpvk
Qué vas a aprender:
-
Qué es modo isla y qué significa full backup.
-
Qué es AC coupling y por qué “Tesla manda”.
-
Cómo se plantea la convivencia Tesla + Huawei + Ingeteam sin liarla.
-
Cableado clave: comunicaciones, AC/DC, ferritas, orden y pares de apriete.
-
Protecciones: sobretensiones, diferenciales, selectividad y por qué.
-
Checklist de mediciones antes de energizar.
-
Cómo hacer la prueba real de corte y reconexión con seguridad.
-
Cómo usar este caso en FP y centros de formación como práctica top.
1) ¿Qué es “modo isla” y por qué todo el mundo lo quiere?
Modo isla es cuando la vivienda funciona sin red (porque se va la luz o la desconectas) pero sigue teniendo tensión gracias a un sistema de backup.
Hay dos conceptos que se confunden:
-
Backup parcial (cargas críticas): solo alimentas algunas líneas (nevera, luces, router…).
-
Full backup: alimentas toda la vivienda, incluso cargas gordas (si el diseño lo permite).
En esta DomoAventura se planteó full backup porque había potencia y capacidad de batería para hacerlo con cabeza.
Obligatorio vs recomendado (REBT):
-
Obligatorio: que la instalación esté protegida y diseñada para evitar riesgos eléctricos (protección contra contactos, cortocircuitos, sobreintensidades, etc.). (Marco general REBT)
-
Recomendado (muy): separar cargas críticas si el sistema o el cliente no va sobrado de potencia/capacidad. En full backup hay que hilar fino.
2) ¿Qué es AC coupling y por qué aquí “Tesla manda”?
Te lo explico como se lo explico a un alumno de FP:
-
Tesla (Powerwall 3 + Gateway) es capaz de crear una red dentro de tu casa cuando se va la luz.
-
Esa red tiene tensión y frecuencia como si fuese la compañía.
-
Los inversores Huawei/Ingeteam, cuando “ven” una red estable, se sincronizan y entregan energía por AC como siempre.
-
Resultado: Tesla gobierna (tensión/frecuencia y balance) y los otros aportan energía.
Eso es AC coupling: la fotovoltaica de otros inversores ayuda al sistema Tesla porque están conectados “por alterna” a la red interna que Tesla mantiene.
Clave técnica: el sistema tiene que medir bien y estar bien configurado, porque en isla la red “la inventa” Tesla y todo debe entrar en sincronía sin inestabilidades.
3) Planteamiento del sistema: cómo repartimos generación y baterías
En el vídeo se ve una decisión importante: repartir strings y reorganizar entradas para que el conjunto sea:
-
Proporcional
-
Coherente
-
Ampliable (dejando margen para futuras placas)
Punto importante: cuando hay varios inversores y varias orientaciones, no es “enchufar y listo”. Se decide:
-
Qué strings se quedan en cada inversor
-
Qué se mueve
-
Qué se deja libre para ampliación
-
Qué entra a Tesla (Powerwall 3 también integra inversor)
Aquí fue clave dejar el sistema preparado para crecer sin rehacerlo todo dentro de seis meses.

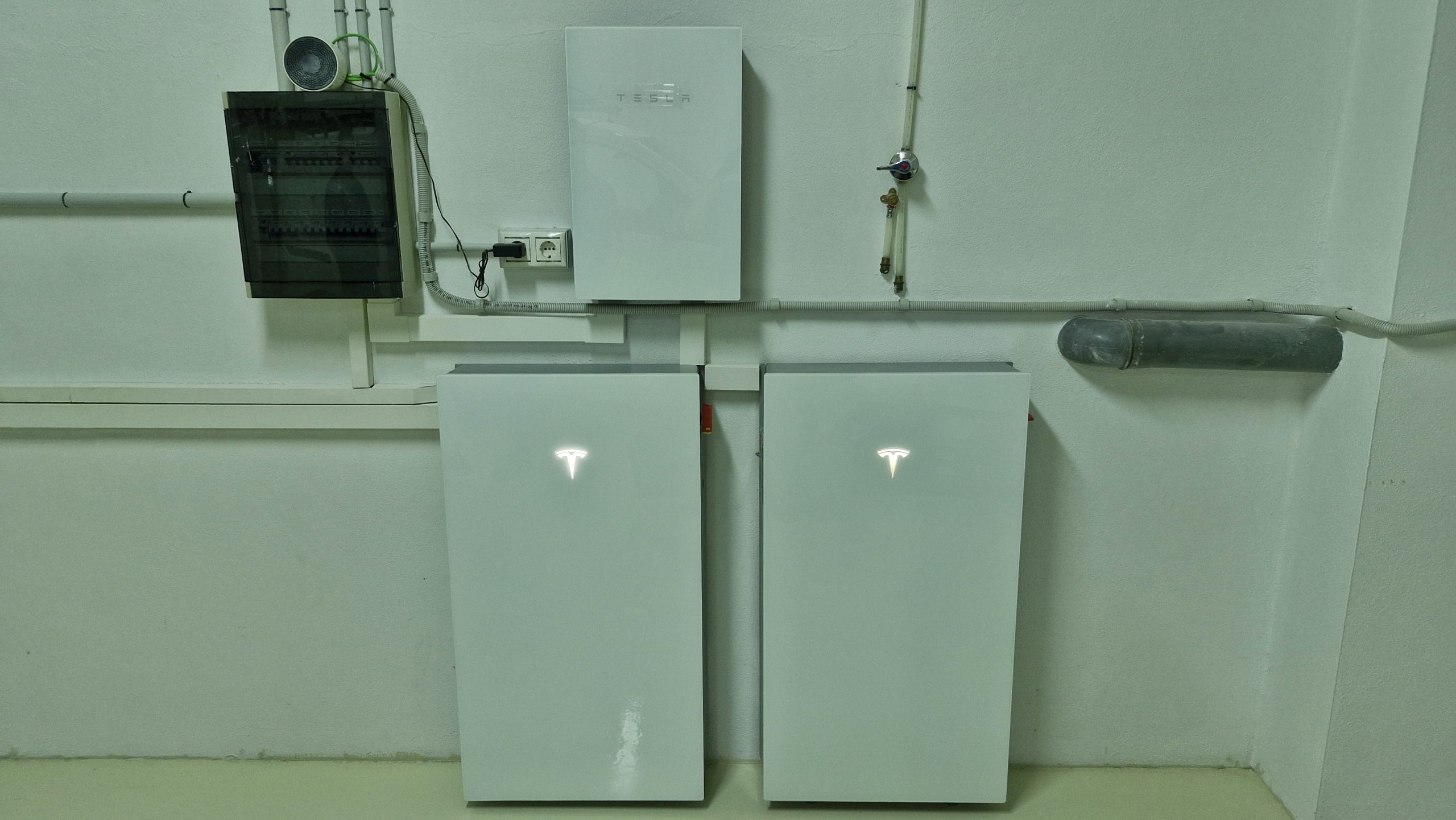

4) Montaje físico: soportes, alturas y separación
Esto parece “tontería”, pero es donde se ven los técnicos finos:
-
Alturas marcadas según especificación.
-
Distancias de trabajo y ventilación.
-
Separación mínima entre Powerwall (y algo de margen extra si el futuro pide ampliar).
-
Maniobra de carga/colocación: estos equipos no se suben “a pulso y rezando”.
Si lo montas mal aquí, luego vienen:
-
vibraciones
-
tensiones en bornes
-
tapas que no cierran
-
mantenimiento imposible

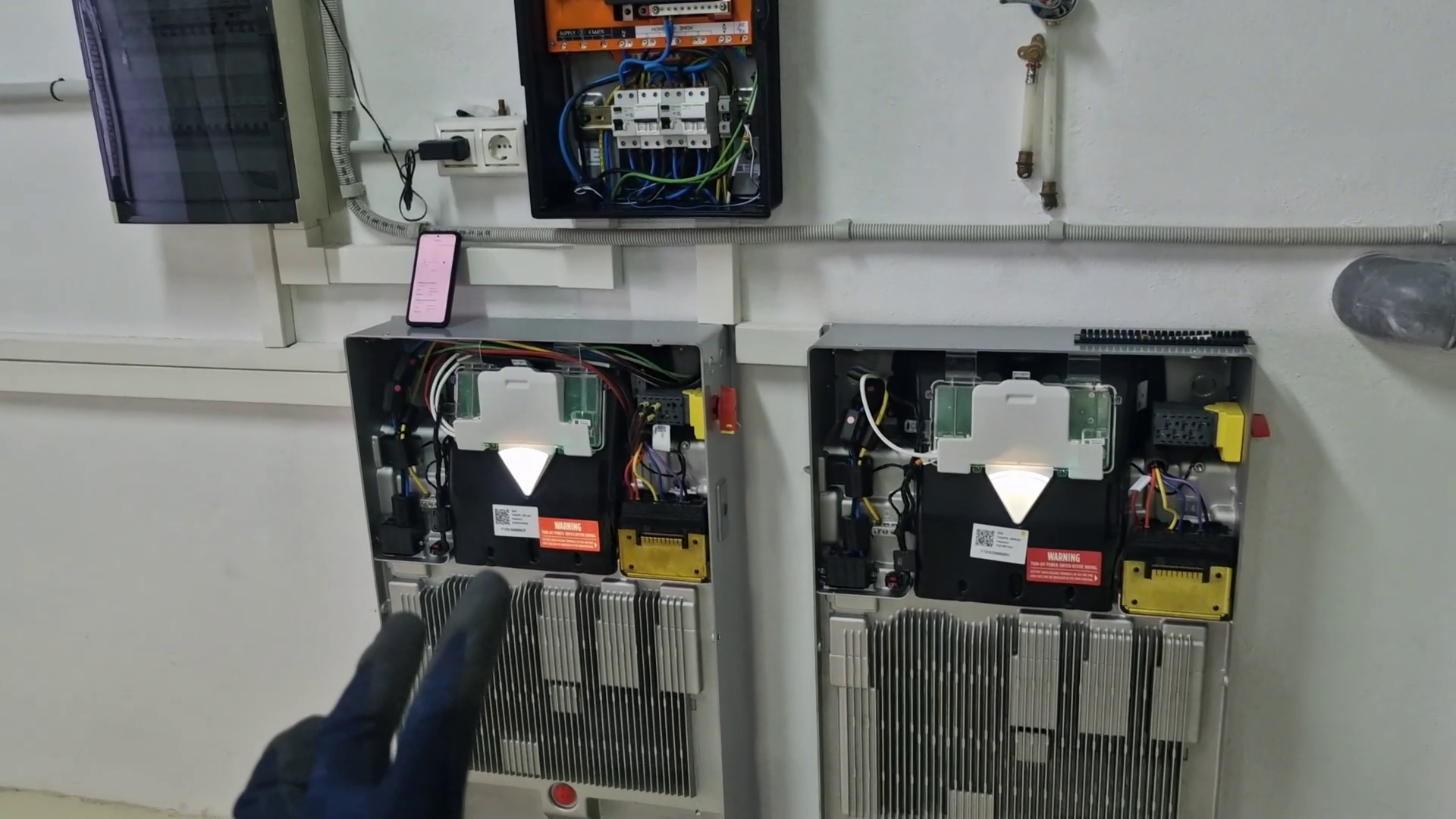

5) Comunicaciones: pines, colores y por qué hay que seguir el manual
La comunicación Gateway ↔ Powerwall no es “cualquier cable vale”. En el montaje se sigue:
-
orden de pines
-
colores
-
secciones y longitudes recomendadas
-
apantallado cuando toca
Mejor práctica profesional: etiquetar cables y documentar el esquema final. Ahorra horas cuando alguien vuelve a la instalación meses después.
6) Cableado AC/DC y un detalle de técnico: orden y separación
En instalaciones mixtas AC/DC:
-
canalización ordenada
-
separación de alterna y continua cuando corresponde
-
buen pelado, par de apriete, punteras/terminales si aplica
-
tierra siempre impecable
Esto no es “manía”: reduce fallos tontos, calentamientos y sustos.
7) Ferritas: ¿para qué valen y por qué Tesla pide posiciones concretas?
Las ferritas ayudan a reducir interferencias electromagnéticas (EMI). En sistemas con electrónica de potencia:
-
inversores
-
baterías
-
comunicaciones
-
medición
…las EMI pueden provocar comportamientos raros si se ignoran.
Aquí se instalaron tal y como indica el manual y en posiciones concretas (no “a ojo”).
8) Protecciones y diferencial de 300 mA: la parte que separa a un técnico de un “montador”
En el cuadro se ve algo que genera dudas: el uso de un diferencial de 300 mA aguas arriba.
¿Por qué puede tener sentido?
Cuando tienes muchos equipos electrónicos (EV, aerotermia, varios inversores, baterías), las fugas pueden sumar. Si pones “todo muy sensible” arriba, te quedas con disparos molestos.
-
300 mA arriba puede ayudar a selectividad con diferenciales de 30 mA aguas abajo (dependiendo del tipo/temporización y del diseño).
-
Y deja el sistema más estable sin perder seguridad donde toca.
Obligatorio vs recomendado (REBT):
-
Obligatorio: protección contra contactos indirectos con dispositivos adecuados (ITC-BT-24, marco general de protección).
-
Recomendado (y muy profesional): diseñar selectividad real entre diferenciales para evitar disparos en cascada y facilitar diagnóstico. (La selectividad fina depende de tipos y temporizaciones; es diseño, no “fe”.)

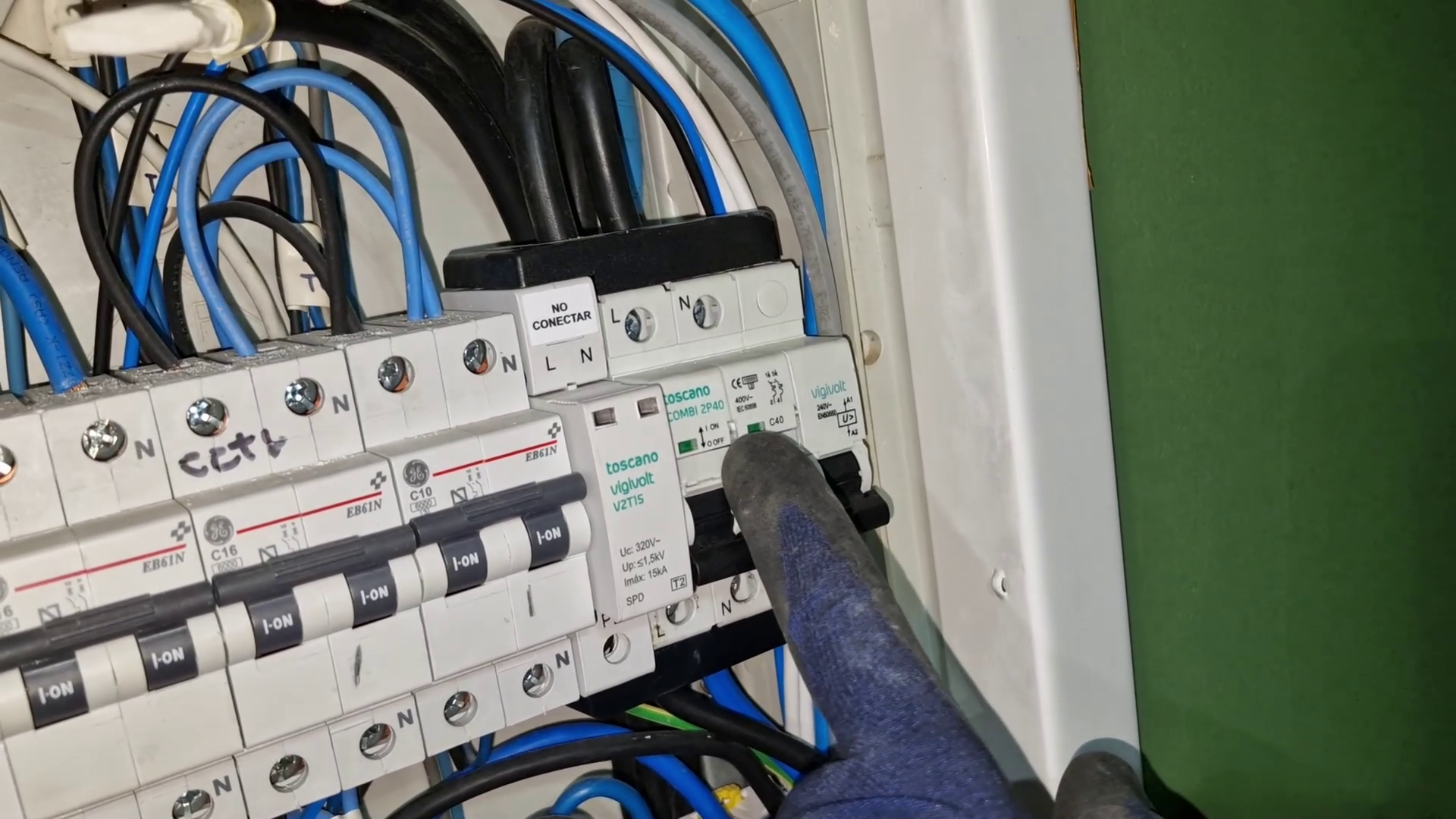

Sobretensiones permanentes y transitorias
Con electrónica sensible y FV, una buena protección contra sobretensiones no es negociable.
Obligatorio vs recomendado (REBT):
-
Obligatorio / aplicable según riesgo y diseño: protección contra sobretensiones conforme a ITC-BT-23 (y criterios asociados).
-
Recomendado: sobredimensionar con criterio donde hay equipos caros y continuidad de servicio.
9) Medición y control: si mides mal, el sistema “piensa mal”
En esta instalación hay varios puntos de medida:
-
medidor/contador del sistema
-
toroides/CTs
-
orientación correcta hacia cargas
-
punto exacto donde medir “lo que sale del home / cargas críticas”
Error típico: colocar CTs donde “parece que va bien” y luego el sistema:
-
cree que exportas cuando no
-
cree que generas cuando estás descargando batería
-
gestiona carga del coche de forma absurda
Aquí se reubica medida para que el cerebro (Gateway) conozca realmente:
-
consumo total
-
aportaciones de cada inversor
-
energía hacia baterías y hacia vivienda
10) Checklist antes de energizar: lo que en FP debería ser religión
Antes de dar tensión:
-
revisar polaridad DC en strings
-
medir Voc (tensión en vacío) y coherencia por string
-
comprobar continuidad de tierra y aprietes críticos
-
revisar protecciones y selectividad planteada
-
confirmar que comunicaciones están correctas
En el vídeo se ve la medición de strings antes de conectar: esto evita “fuegos artificiales”.

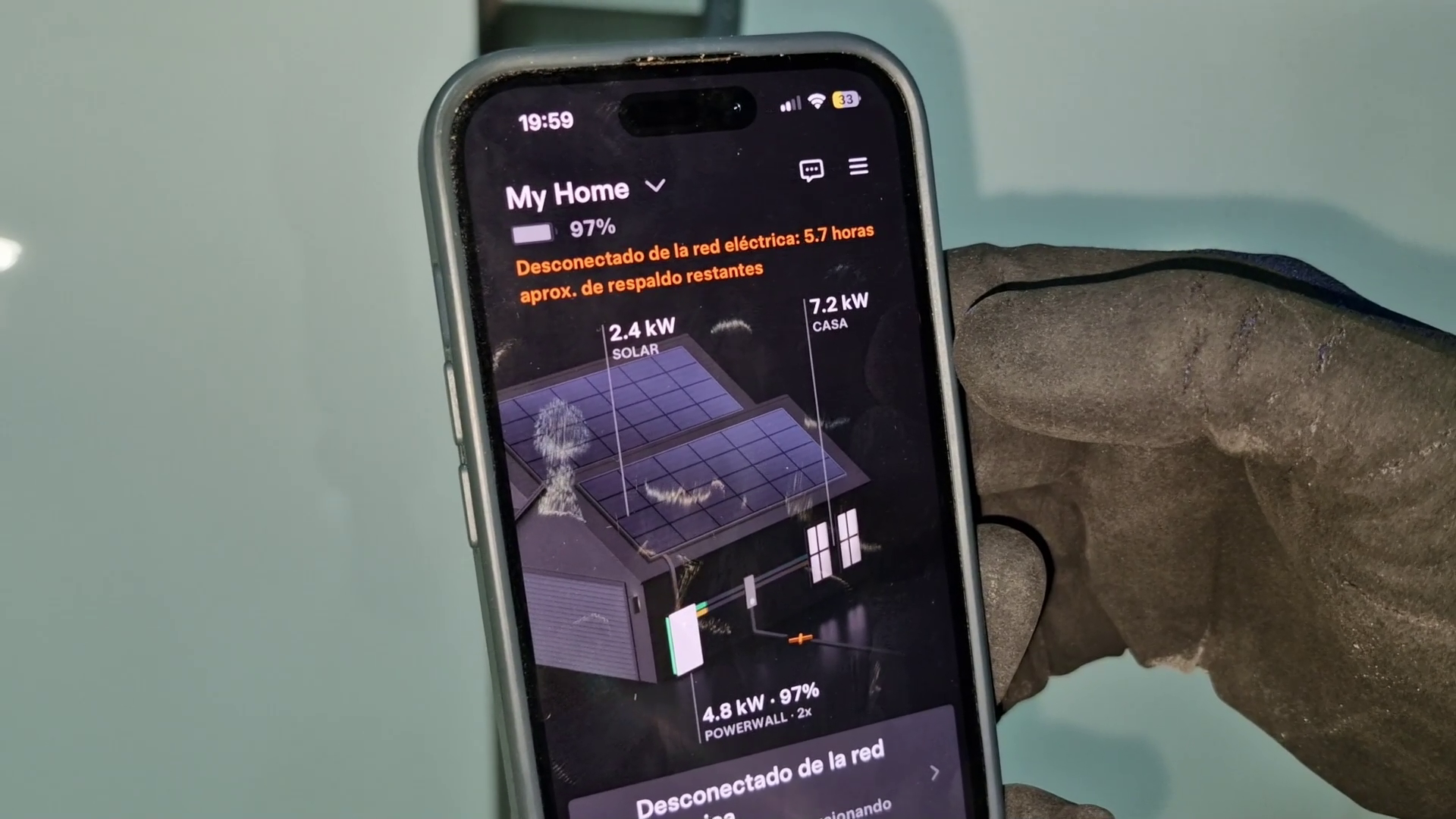

11) La prueba que lo cambia todo: cortar red con carga alta (y que no pase nada)
Aquí está el momento viral por una razón: se simula corte de red con consumo alto (coche + vivienda) y:
-
no hay titubeo perceptible
-
la casa sigue como si nada
-
routers y equipos siguen
Luego, al volver la red, el sistema espera el tiempo configurado/estándar para reconectar y sincronizar (muchos sistemas trabajan alrededor de 180 s / 3 min por requisitos de conexión y estabilidad). En el vídeo se ve esa espera y el “clac” del cambio de estado.
12) Para FP y centros de formación: por qué este caso hay que compartirlo
Si das clase o estás en un centro de FP, este montaje es oro porque te permite enseñar, con un caso real:
-
arquitectura de un sistema híbrido moderno (multi-inversor + backup)
-
AC coupling explicado en vivo
-
medición y control (CTs, ubicación y sentido)
-
diseño de protecciones y selectividad
-
procedimiento de puesta en marcha y pruebas
-
errores típicos y cómo evitarlos
Actividad práctica sugerida (para aula)
-
Dibujar esquema unifilar del sistema (red → gateway → home → cargas).
-
Marcar dónde deben ir CTs y por qué.
-
Justificar protecciones: magnetos, diferenciales y sobretensiones.
-
Simular escenarios: noche, día, carga de EV, corte de red, retorno de red.
📌 Enlace directo para que lo compartas con alumnos y compañeros: https://youtu.be/ZgWp_bGvpvk
