Cómo instalar batería Atmoce de 7 kWh con backup real sin cambiar tu Inversor

¡Muy buenas, Domo Equipo!

Si tienes placas solares y cuando se va la luz te quedas a oscuras, esto te interesa.

Porque sí: puedes instalar una batería Atmoce de 7 kWh sin tirar tu inversor actual y conseguir backup real cuando se vaya la luz. Y eso cambia por completo la utilidad de una instalación fotovoltaica. Ya no hablamos solo de ahorrar en la factura. Hablamos de seguir teniendo energía cuando falla la red, de aprovechar lo que ya tienes montado y de evitar el error de gastar dinero dos veces por pensar que para poner batería hay que empezar de cero.

En esta DomoAventura te voy a contar cómo hicimos una instalación real paso a paso, qué equipos intervienen, cómo se integra el sistema con un inversor existente y por qué este tipo de retrofit en corriente alterna tiene tanto sentido para muchísimas viviendas.

En este artículo vas a ver tres cosas muy concretas:

1. Cómo replantear una instalación solar sin desmontarla
2. Cómo se monta una batería Atmoce con gateway y backup
3. Cómo comprobar que el sistema responde de verdad cuando simulas un corte de red.

Baterías sin inversor híbrido

Durante años, muchos usuarios han creído que para tener batería de verdad hay que quitar el inversor que ya tienen, rehacer el cableado y asumir una reforma cara. En la práctica, no siempre es así.

Lo interesante de la batería Atmoce de 7 kWh es que trabaja con diseño acoplado en CA, lo que permite integrarla con inversores de terceros y adaptarse tanto a instalaciones monofásicas como trifásicas. Esa es la clave del artículo y también del interés real de esta solución: mejorar una instalación existente sin tirarla.

En nuestro caso, partíamos de una vivienda con instalación solar ya operativa. El objetivo no era presumir de tecnología nueva, sino resolver un problema muy concreto: que la casa pudiera seguir funcionando cuando faltara la red y que el cliente ganara autonomía energética real.

¿Qué monta el sistema de acumulación Atmoce?

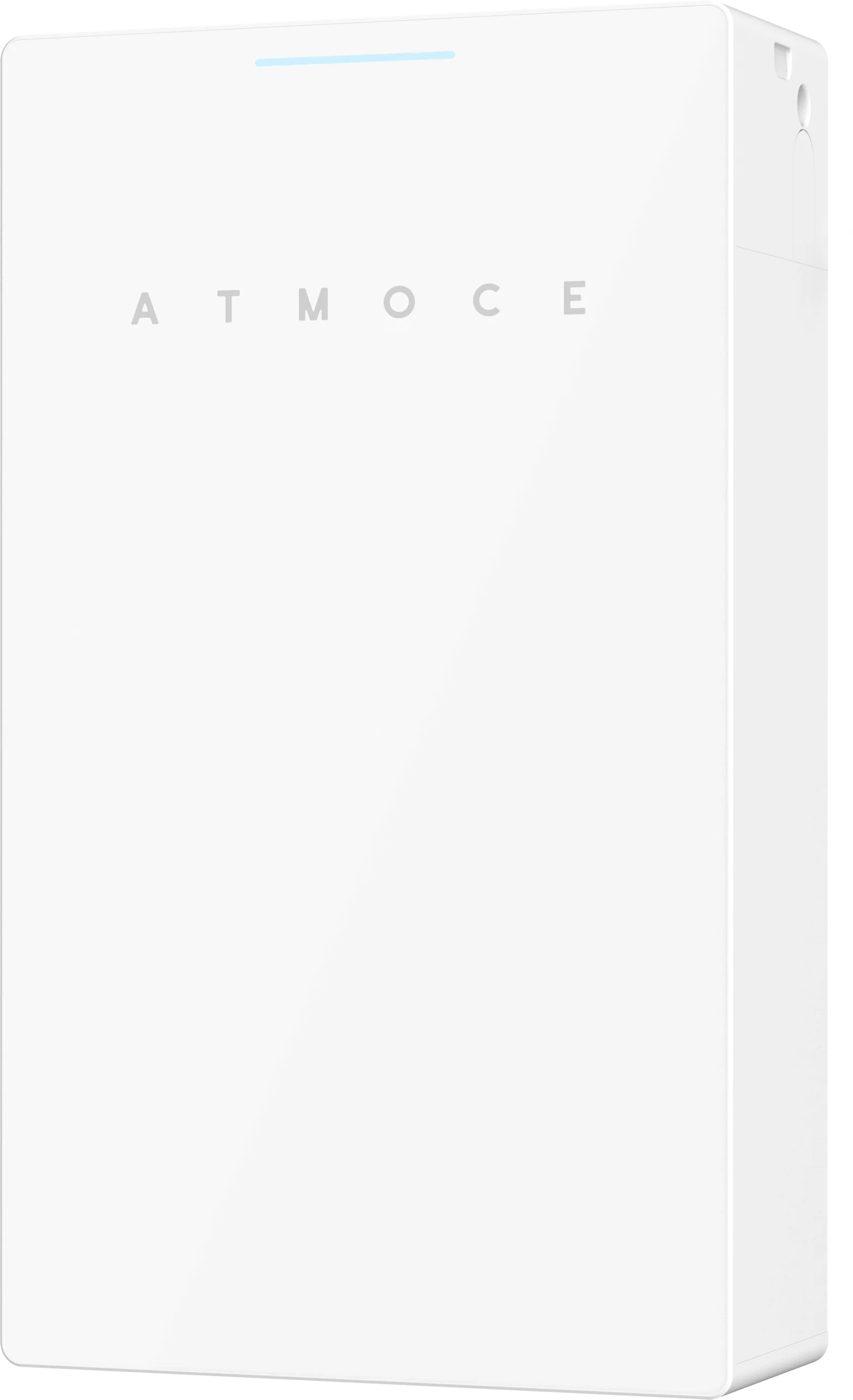

La base de la instalación es la batería Atmoce MS-7K-U, una unidad de 7 kWh de capacidad y 5 kW de potencia máxima de salida, con una eficiencia de ciclo completo en CA superior al 90% y garantía de 15 años. A eso se suma el sistema de backup, el gateway y los elementos de medición y control necesarios para que todo trabaje de forma coordinada.

Sobre el papel puede parecer una batería más, pero en obra cambia mucho la película. Aquí no solo metes acumulación, tienes lógica de control, monitorización, respaldo ante apagones y posibilidad de crecer con el tiempo. Además, el fabricante la plantea como una solución compatible con sistemas fotovoltaicos y EMS de terceros, con integración tanto en sistemas nuevos como en instalaciones ya existentes.

Te dejo enlaces a fichas técnicas y esquemas de instalación para que tú mismo compruebes su sencillez:

• Ficha técnica Batería Atmoce MS-7K-U
• Ficha técnica Sistema Backup y Gateway MA-ESS Kits-S Kit ESS
• Guía rápida de Instalación retrofit monofásico con MS-7K-U y MU100-S ATMOCE

DomoAventura real: así replanteamos la instalación

Lo primero fue decidir la ubicación de cada equipo. La batería la planteamos suspendida en pared para dejar una instalación limpia y aprovechar bien el espacio. Muy cerca de ella colocamos el backup y, en una caja de superficie, el gateway y el relé. La idea era clara desde el principio: que el conjunto quedara compacto, accesible y con el menor cableado visible posible.

En el vídeo se ve perfectamente ese momento en el que se marca la pared, se coloca la plantilla y se deja preparada la fijación. Ahí ya se intuye algo importante: este sistema no está pensado solo para funcionar, sino también para integrarse bien en una instalación doméstica real.

La propia batería permite instalación en pared o en suelo, pero en este caso la fijación mural encajaba mejor con la sala y con la estética del montaje.

¿Cómo hicimos el cableado de potencia?

Lo primero que hicimos fue replantear la entrada de red y la protección de cabecera que iba a alimentar el sistema. En la instalación existente había elementos que no nos convencían y decidimos ordenar la entrada para que el conjunto trabajara con lógica, con protección y con una maniobra clara. Desde esa entrada de red, llevamos la alimentación hacia el backup, que es el equipo encargado de gestionar la conmutación entre red y respaldo.

Desde ahí sale la alimentación al cuadro de distribución de la vivienda y, en paralelo, preparamos la línea específica para la batería, con su protección dedicada. En esta instalación lo que hicimos fue muy concreto. A la entrada de derivación individual quitamos el antiguo ICP y colocamos un protector de sobretensiones permanentes y transitorias. Desde ahí alimentamos la entrada de red del backup, marcada como grid, y la salida del propio backup la llevamos al cuadro de distribución de la vivienda.

Para la batería dejamos una línea específica de 6 mm² y sustituimos el magnetotérmico que había de 63 A por uno de 32 A, porque para una batería de 5 kW no tenía sentido mantener ese calibre en esta instalación concreta. A esa línea le añadimos además un diferencial tipo A dedicado a la batería. Es decir, la batería quedó alimentada con su magnetotérmico de 32 A, su diferencial tipo A y su línea independiente, mientras que el backup quedó intercalado entre la red y el cuadro para gestionar la conmutación y el suministro a la vivienda.

Funcionamiento del relé, modo isla y backup

Este es uno de los puntos más interesantes del montaje y seguramente uno de los más valiosos para quien quiera entender de verdad cómo funciona el sistema.

Aquí, en realidad, estamos describiendo cómo se comporta la instalación cuando entra en modo isla, es decir, cuando se queda sin red exterior y el sistema pasa a alimentar la vivienda en modo backup. En ese escenario, la batería genera una red local para que el inversor existente pueda sincronizarse y seguir aportando energía cuando hay sol. Hasta ahí, perfecto. Pero ¿qué ocurre si la batería está llena, hay generación fotovoltaica y el consumo de la vivienda es bajo? Pues que, si no controlas esa producción, puedes provocar tensiones no deseadas o bloqueos del sistema.

Ahí entra el relé. En esta instalación lo utilizamos para interrumpir la producción del inversor cuando el gateway detecta que la batería está al máximo y no tiene sentido seguir inyectando energía. Dicho fácil: el sistema piensa, decide y corta cuando tiene que cortar para mantener la instalación estable.

Ese funcionamiento es precisamente el que permite que el sistema trabaje bien en modo isla, evitando que la instalación siga generando sin control cuando ya no hay dónde derivar esa energía. Por eso este relé no es un detalle menor, sino una pieza clave para que el backup funcione de forma segura, estable y útil de verdad.

Cómo conectamos las comunicaciones y los toroidales

Después del cableado de fuerza llegó la parte de comunicaciones y medida. La batería, el backup y el gateway tienen que hablar entre sí, y además el sistema tiene que saber qué está pasando en cada momento: cuánto consume la vivienda, qué mueve la batería y qué está aportando la instalación fotovoltaica.

Para eso montamos las comunicaciones CAN y colocamos los toroidales en los puntos correctos. Uno para consumo general, otro para batería y otro para fotovoltaica. Esta parte es crítica. De hecho, en la puesta en marcha detectamos un detalle importante con uno de los puertos de medida y lo corregimos sobre la marcha siguiendo la lógica del sistema.

Ese tipo de errores pequeños son precisamente los que me emocionan de una DomoAventura, los que demuestran que trabajamos situaciones reales en instalaciones reales.

Puesta en marcha de la app

Con todo cableado, llegó el momento de alimentar el sistema y hacer la puesta en marcha desde la aplicación. El proceso fue bastante intuitivo: crear la instalación, vincular el gateway, conectarlo a internet, detectar la batería y declarar que estábamos trabajando sobre una instalación retrofit con inversor de terceros.

En este caso, el inversor existente era Huawei, pero lo importante no era la marca concreta sino comprobar que el sistema se podía integrar sin desmontar la base ya instalada.

Desde la aplicación fuimos configurando el perfil eléctrico, el modo de funcionamiento y el nivel de reserva para backup. Dejamos un porcentaje de batería reservado para que, en caso de corte, el cliente no se quedara sin margen de maniobra. Esto es clave: una batería bien configurada no solo acumula, también reserva energía cuando tiene sentido hacerlo.

Otro punto muy interesante es la parte de monitorización. La plataforma permite ver en tiempo real el flujo energético de la vivienda, la carga y descarga de la batería, el consumo de la casa y la relación con la red. Ese control es lo que convierte una instalación en una herramienta útil para el cliente.

La prueba de fuego: simular un apagón y comprobar el backup real

La teoría está muy bien pero las pruebas reales son mucho mejores.

Con el sistema ya configurado, hicimos lo que cualquier cliente quiere ver: simular un corte de red y comprobar si la vivienda seguía alimentada. La respuesta fue sí, el sistema pasó a modo off-grid y la casa siguió funcionando con la batería. Ese es el momento en el que una instalación deja de ser “una batería más” y se convierte en respaldo de verdad.

Según el fabricante, la solución de backup entra en menos de 10 ms, una velocidad tan alta que, en condiciones normales, la iluminación de la vivienda ni parpadea. En nuestra prueba, la transición fue inmediata y el sistema quedó trabajando con total normalidad en modo isla.

Cuándo elegir Atmoce

Estamos ante un sistema que te permite no rehacer una instalación fotovoltaica desde cero, sino añadir acumulación y backup aprovechando un inversor que ya está funcionando. Es el escenario ideal para aprovechar su sistmea en CA y la compatibilidad con inversores de terceros. De esta manera se puede estudiar un retrofit sin obligar a cambiar toda la electrónica de la instalación.

También encaja especialmente bien cuando el cliente valora disponer de respaldo ante cortes de red. Aquí no hablamos solo de almacenar energía para autoconsumo, sino de mantener suministro en la vivienda cuando desaparece la red exterior, siempre que el sistema esté bien diseñado y se hayan definido correctamente las cargas y la estrategia de backup. Esto cobra aún más sentido en viviendas donde, después de un apagón o de varios microcortes, el cliente entiende que ahorrar no es lo único importante y que la continuidad de servicio también cuenta.

Otro escenario favorable es aquel en el que se busca una solución modular y ampliable. Si la vivienda o el negocio van a crecer en consumo con el tiempo, o si el cliente quiere avanzar por fases —primero mejorar lo que tiene, luego ampliar autonomía, después integrar más control y más adelante sumar almacenamiento o nuevos consumos eléctricos—, este tipo de arquitectura puede resultar especialmente interesante.

Además, puede ser una opción atractiva en instalaciones donde el criterio de selección dé mucho peso a la seguridad eléctrica del sistema, ya que Atmoce basa parte de su propuesta en un diseño de extra bajo voltaje y en una supervisión detallada del funcionamiento de la batería.

Eso sí: cada vivienda es un mundo. La viabilidad, el cableado, las protecciones, la ubicación y la configuración del sistema hay que estudiarlas caso por caso. Pero esta instalación real demuestra una idea muy potente: sí se puede instalar una batería Atmoce de 7 kWh con backup real sin cambiar el inversor existente.

DomoConclusión

La gran lección de esta DomoAventura es sencilla: si tu instalación solar funciona, no siempre necesitas tirarla para mejorarla. A veces lo más inteligente es precisamente lo contrario: conservar lo que ya está bien, añadir almacenamiento, sumar respaldo y convertir unas placas que antes solo servían para ahorrar en un sistema mucho más útil y mucho más preparado.

La batería Atmoce de 7 kWh va en esa línea. Aporta almacenamiento, backup real, monitorización y compatibilidad con instalaciones existentes. Y eso, para muchas viviendas, puede ser justo el paso que faltaba para dejar de depender tanto de la red.

Si quieres que estudiemos un caso como este para tu vivienda o tu negocio, puedes escribirnos y lo vemos al milímetro.
