¡Muy buenas, Domo Equipo!

¿Sabes de verdad si una instalación eléctrica es segura solo porque funciona?

Esa es la pregunta que me hice antes de comenzar esta nueva DomoAventura. Y para responderla he estrenado mi nuevo Megger MFT-XE, un comprobador multifunción con el que podemos realizar prácticamente todas las medidas eléctricas habituales de una instalación de baja tensión.

Pero hoy no vamos a quedarnos en la teoría. Nos vamos a tres viviendas reales: una con batería y backup, otra con un inversor fotovoltaico que se desconecta por sobretensión y una tercera donde verificaremos aislamiento, diferenciales y continuidad de tierra.

El objetivo es sencillo: enseñarte cómo hacemos las comprobaciones, qué nos dice cada resultado y, sobre todo, para qué sirve conocer esos valores cuando tenemos una instalación delante.

En el vídeo planteamos el reto de las diez medidas eléctricas, realizamos ocho comprobaciones y dejamos las dos últimas pendientes para una próxima DomoAventura. ¡Siempre hay que dejar algo para seguir aprendiendo, hermano!

Las 10 medidas eléctricas con Megger MFT-XE: vídeo completo

Aquí tienes los 34 minutos de DomoAventura. Tres intervenciones diferentes y un buen montón de situaciones que cualquier electricista se puede encontrar trabajando.

Primera intervención: comprobamos una batería ATMOCE con backup

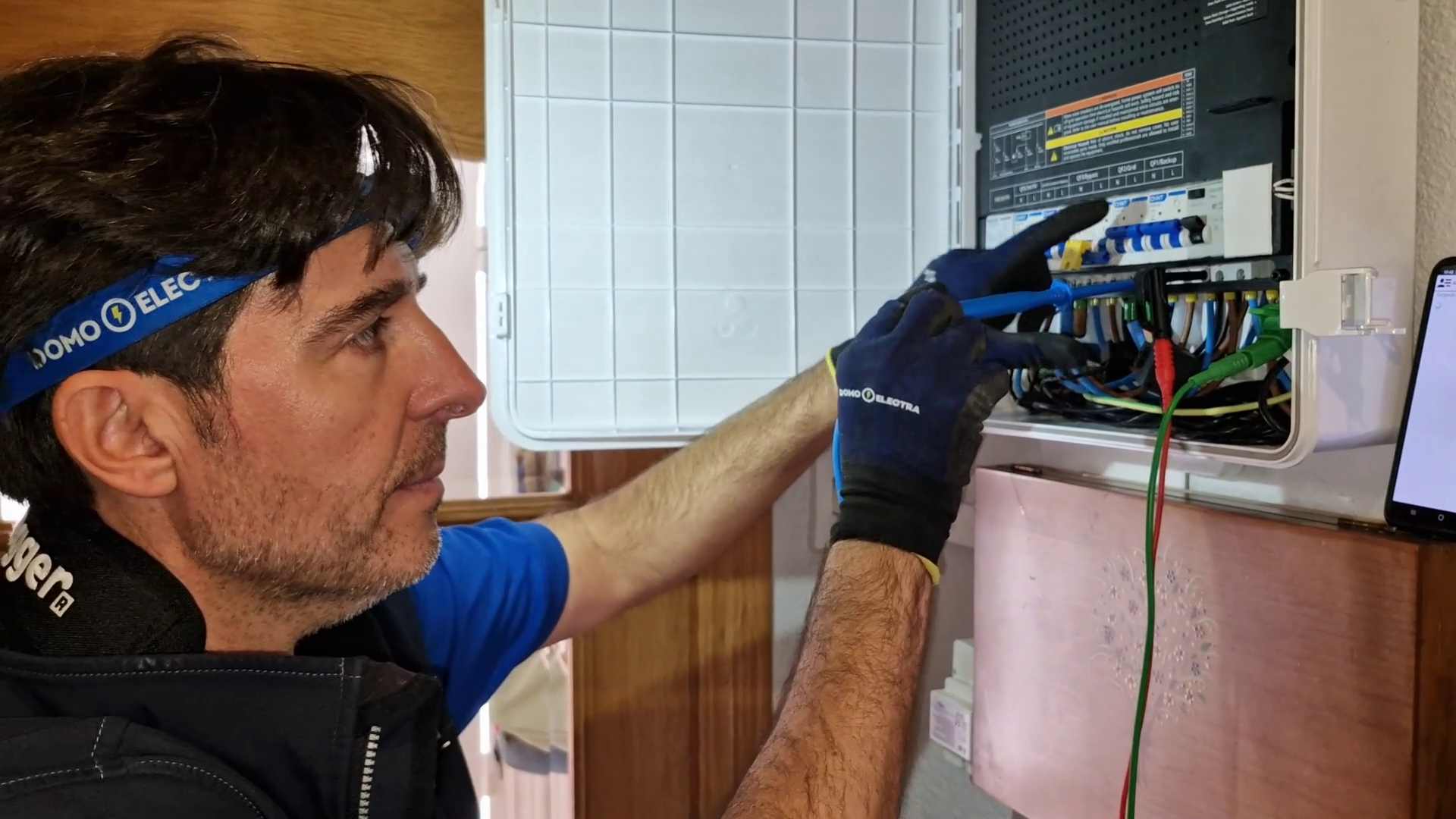

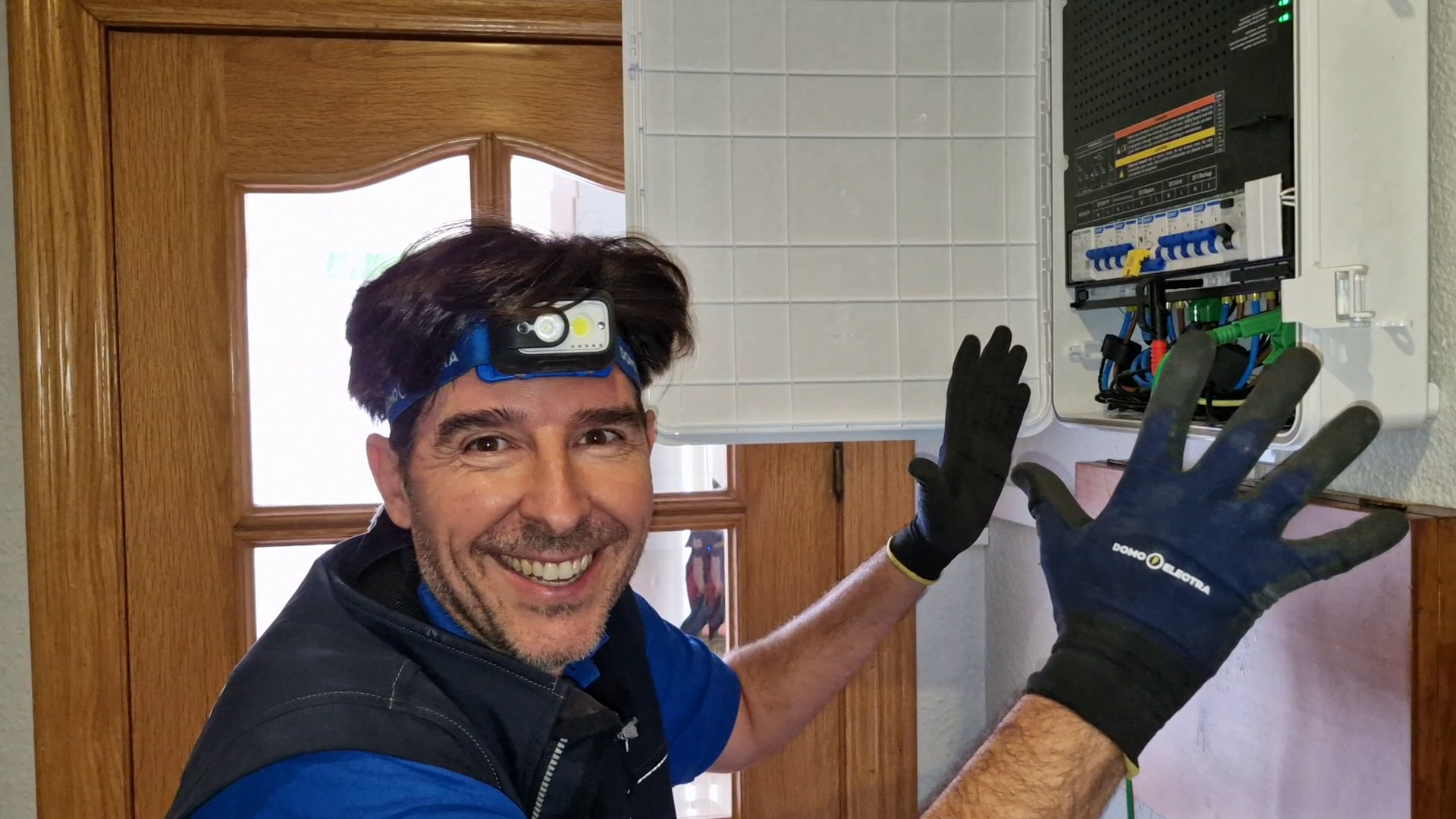

Comenzamos en una vivienda donde teníamos que verificar el funcionamiento de un sistema de almacenamiento ATMOCE con respaldo de energía.

Tenemos la entrada de red, la salida del backup, las protecciones correspondientes y la conexión fotovoltaica. La instalación está funcionando, pero una cosa es verla funcionar y otra muy distinta comprobar cómo responde cuando provocamos un corte de suministro.

1. Medida de tensión y frecuencia

Empezamos conectando el Megger MFT-XE para comprobar las tensiones entre fase, neutro y tierra.

La primera lectura nos permite conocer la tensión de alimentación y detectar posibles anomalías en las conexiones. El equipo también permite comprobar la frecuencia de red.

Después vamos a hacer algo mucho más interesante: cortar la alimentación de red y comprobar si el sistema de backup sigue manteniendo la vivienda.

¡Y funciona! La televisión no se apaga y el ordenador continúa funcionando. El sistema pasa a modo aislado y podemos comprobar las nuevas tensiones de salida.

Además, observamos un cambio en la tensión entre neutro y tierra. Y aquí te dejo una pregunta: ¿cómo se gestiona la referencia entre neutro y tierra cuando un sistema de backup pasa de conectado a red a funcionamiento aislado? La respuesta depende de la arquitectura del sistema y de cómo se haya diseñado la conmutación.

2. Impedancia de bucle de defecto

La siguiente prueba es la impedancia de bucle, una medida fundamental cuando queremos comprobar las condiciones de protección frente a defectos eléctricos.

Seleccionamos la función correspondiente del Megger y utilizamos la configuración adecuada para un circuito protegido por diferencial.

En esta instalación obtenemos una impedancia de bucle aproximada de 22,5 Ω.

¿Y para qué queremos saber esto?

Porque nos ayuda a analizar el recorrido de una posible corriente de defecto y a verificar, junto con las características de las protecciones y el esquema de puesta a tierra, las condiciones de desconexión de la instalación.

Ojo, que aquí hay una diferencia importante: medir la impedancia de bucle no es lo mismo que medir directamente la resistencia de un electrodo de tierra con picas. Son ensayos diferentes y cada uno tiene su procedimiento.

3. Prueba de rampa del diferencial: ¿a cuántos miliamperios salta?

Ahora vamos con una de mis pruebas favoritas: comprobar el diferencial.

En este caso tenemos un diferencial tipo A de 30 mA instalado en el circuito de la batería. Seleccionamos su tipo y sensibilidad en el Megger y elegimos la función de rampa.

La prueba consiste en aumentar progresivamente la corriente diferencial de ensayo hasta que actúe la protección.

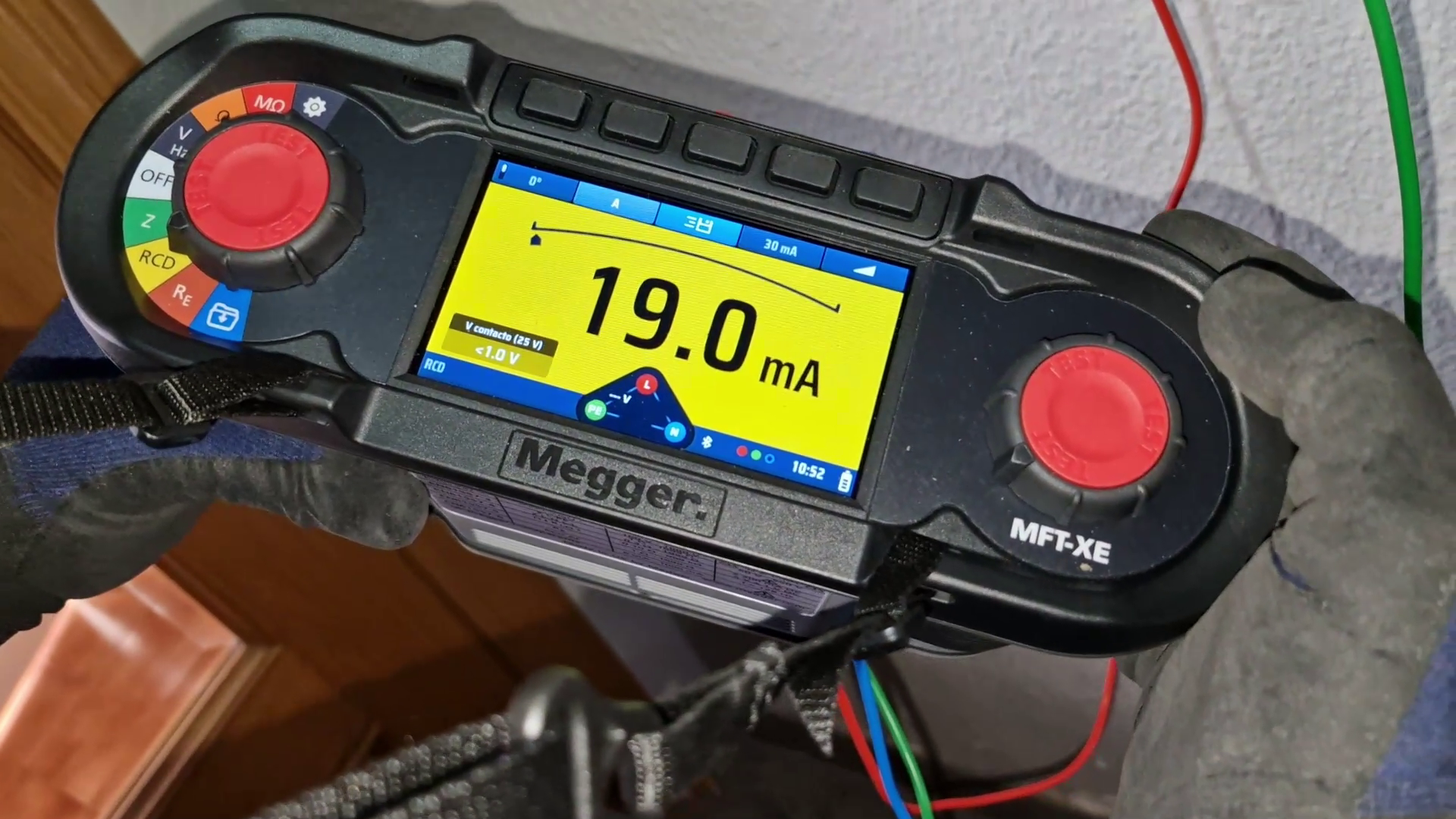

En nuestra medición el diferencial dispara a 19 mA.

¡Ahí lo tienes, hermano! No estamos pulsando simplemente el botón de TEST del diferencial. Estamos comprobando con qué corriente actúa realmente.

También podemos repetir el ensayo con distintos ángulos de inicio, a 0° y 180°, para analizar su comportamiento.

4. Medida de la tensión de contacto

Durante la comprobación del diferencial, el equipo también nos proporciona información sobre la tensión de contacto calculada para el ensayo.

En la grabación aparece una lectura inferior a 1 V.

Esta medida es importante porque las condiciones de protección frente a contactos indirectos no dependen únicamente de que exista un diferencial. Tenemos que comprobar el conjunto de la instalación y las tensiones que podrían aparecer durante un defecto.

Con estas comprobaciones terminamos la primera intervención y nos vamos a investigar una avería que está dando bastante guerra.

Segunda intervención: un inversor Sungrow que se desconecta por sobretensión

Esta es una de las partes más interesantes del vídeo.

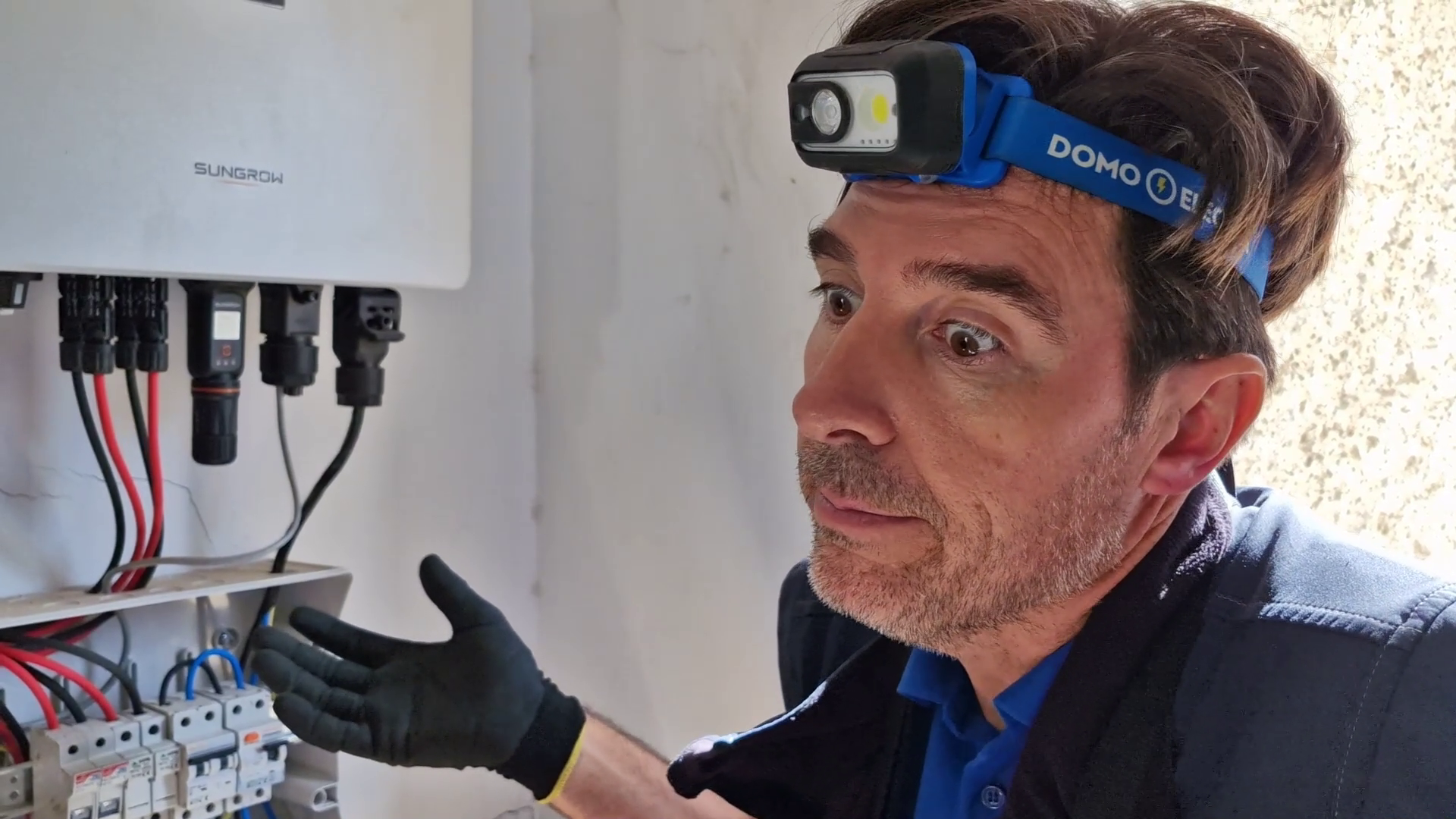

Nos encontramos una instalación fotovoltaica con un inversor Sungrow SG6.0RS de 6 kW y una potencia instalada de paneles de 6,825 kWp.

La instalación lleva aproximadamente dos años funcionando, pero después de una ampliación comenzaron los problemas de sobretensión.

¿Qué está pasando? ¿Es culpa del inversor? ¿De la instalación eléctrica? ¿De la red de distribución?

Antes de cambiar equipos a ciegas, vamos a medir.

5. Impedancia de referencia y caída de tensión con Zref y Vdrop

Comenzamos deteniendo la producción fotovoltaica para tomar una referencia de la instalación alimentada desde la red.

En esta vivienda tenemos una particularidad: la alimentación es de 230 V entre dos conductores activos, sin neutro. Por eso configuramos el Megger para medir entre L1 y L2.

En el punto de origen de la línea fotovoltaica realizamos la medida de impedancia de referencia, utilizando la función Zref.

El resultado obtenido en la grabación es de 0,46 Ω.

Este valor queda guardado en el equipo y nos permite desplazarnos al otro extremo del circuito para calcular la caída de tensión mediante Vdrop.

La memoria técnica de la instalación indicaba una línea de 28 metros con conductores de cobre de 6 mm² y una caída de tensión calculada del 0,37 %.

Ahora vamos a comprobar qué nos dice el instrumento.

Nos situamos junto al inversor, configuramos la corriente de cálculo en 27 A —próxima a los 27,3 A de intensidad máxima de salida indicados en la placa del Sungrow— y realizamos el ensayo.

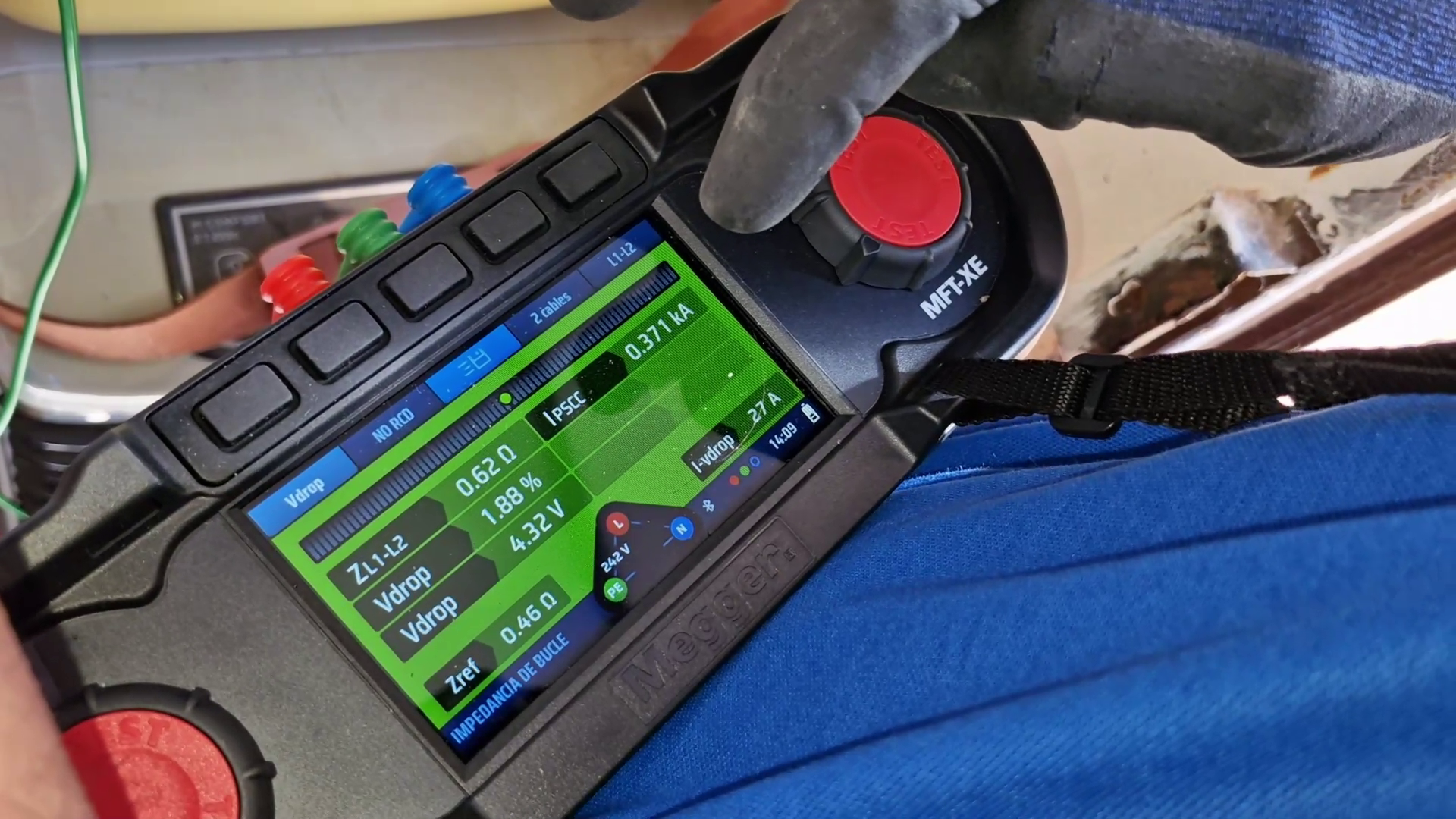

El Megger muestra estos resultados:

Parámetro	Resultado
Potencia nominal del inversor	6 kW AC
Potencia pico fotovoltaica	6,825 kWp
Longitud de la línea	28 m
Sección del conductor	6 mm² de cobre
Impedancia de referencia Zref	0,46 Ω
Impedancia al final de la línea	0,62 Ω
Corriente configurada para Vdrop	27 A
Caída de tensión calculada	4,32 V
Caída de tensión porcentual	1,88 %

¡Ahí tenemos un dato muy interesante!

La ITC-BT-40 del Reglamento Electrotécnico para Baja Tensión establece, para los cables de conexión de generadores, una caída de tensión no superior al 1,5 % a intensidad nominal entre el generador y el punto de interconexión.

Nuestro ensayo Vdrop da un 1,88 %, por encima de esa referencia. Para determinar formalmente el cumplimiento hay que comprobar el recorrido al que se aplica el límite, la corriente nominal, las condiciones de cálculo y las características reales de los conductores.

Además, debemos tener claro que Vdrop proporciona una estimación basada en la impedancia y la corriente configurada. No equivale a medir directamente la diferencia de tensión mientras el inversor está produciendo.

¿Por qué la caída de tensión puede provocar desconexiones por sobretensión?

Cuando una instalación consume electricidad, la tensión suele disminuir a lo largo de los conductores por la resistencia e impedancia de la línea.

Con la fotovoltaica pasa algo que resulta especialmente interesante: cuando el inversor inyecta energía hacia el cuadro, la corriente circula en sentido contrario.

Por eso, durante la inyección, la tensión en los bornes del inversor puede ser superior a la tensión existente en el punto de conexión del cuadro.

Si la tensión de la red ya es elevada y añadimos la elevación de tensión asociada a la línea, el inversor puede alcanzar su umbral de protección y dejar de producir.

Y aquí está una posible explicación de lo ocurrido durante estos dos años.

Es posible que antes hubiera suficiente margen de tensión y que, después de la ampliación, al trabajar el inversor durante más tiempo cerca de su potencia máxima, comenzaran a aparecer las desconexiones.

Eso no significa automáticamente que la distribuidora o el instalador sean responsables de todo el problema. Hay que estudiar la red exterior y la instalación interior.

¿Qué soluciones tenemos para mejorar esta instalación?

Una primera opción es revisar el dimensionamiento de la línea. Pasar de 6 mm² a 10 mm² de cobre puede reducir la impedancia del circuito y la elevación de tensión asociada a la corriente de inyección.

Pero tampoco debemos prometer que con ese cambio se solucionará todo.

Antes conviene comprobar las tensiones reales en el cuadro y en el inversor mientras la instalación genera, revisar las conexiones y valorar la contribución de la red aguas arriba.

También podemos estudiar otra posibilidad: reducir la exportación de excedentes.

Si limitamos la corriente que inyectamos, reducimos la elevación de tensión asociada a esa inyección. Eso puede ayudar a evitar desconexiones, aunque implique exportar menos energía.

Y aquí entra mi filosofía de autoconsumo: aprovechar al máximo la energía donde se produce.

Podemos programar consumos, utilizar sistemas de almacenamiento o estudiar baterías acopladas en alterna cuando la arquitectura de la instalación lo permita.

Hoy tenemos muchas alternativas para aumentar la autosuficiencia sin depender tanto de verter cada kilovatio hora disponible a la red.

La conclusión de esta intervención es clara: antes de sustituir equipos, hay que medir y localizar qué está contribuyendo al problema.

Tercera intervención: comprobaciones eléctricas en una vivienda

Llegamos a la última vivienda y ya llevamos cinco medidas explicadas.

Aquí vamos a utilizar otras funciones del Megger MFT-XE que considero imprescindibles para un electricista: resistencia de aislamiento, secuencia automática de diferenciales y continuidad del conductor de protección.

Son ensayos muy diferentes entre sí, pero todos aportan información valiosa sobre el estado de la instalación.

6. Resistencia de aislamiento a 500 V

La resistencia de aislamiento es una de las medidas que más me gusta realizar.

¿Por qué?

Porque nos permite comprobar si existe un camino eléctrico no deseado entre conductores que deberían estar aislados.

Un aislamiento deteriorado puede estar detrás de problemas de seguridad y de determinados disparos de diferenciales.

Para realizar la prueba utilizamos la función de resistencia de aislamiento del Megger, seleccionando una tensión de ensayo de 500 V en corriente continua.

Esta comprobación debe hacerse sin tensión y con los receptores y equipos electrónicos sensibles desconectados o protegidos de acuerdo con el procedimiento aplicable.

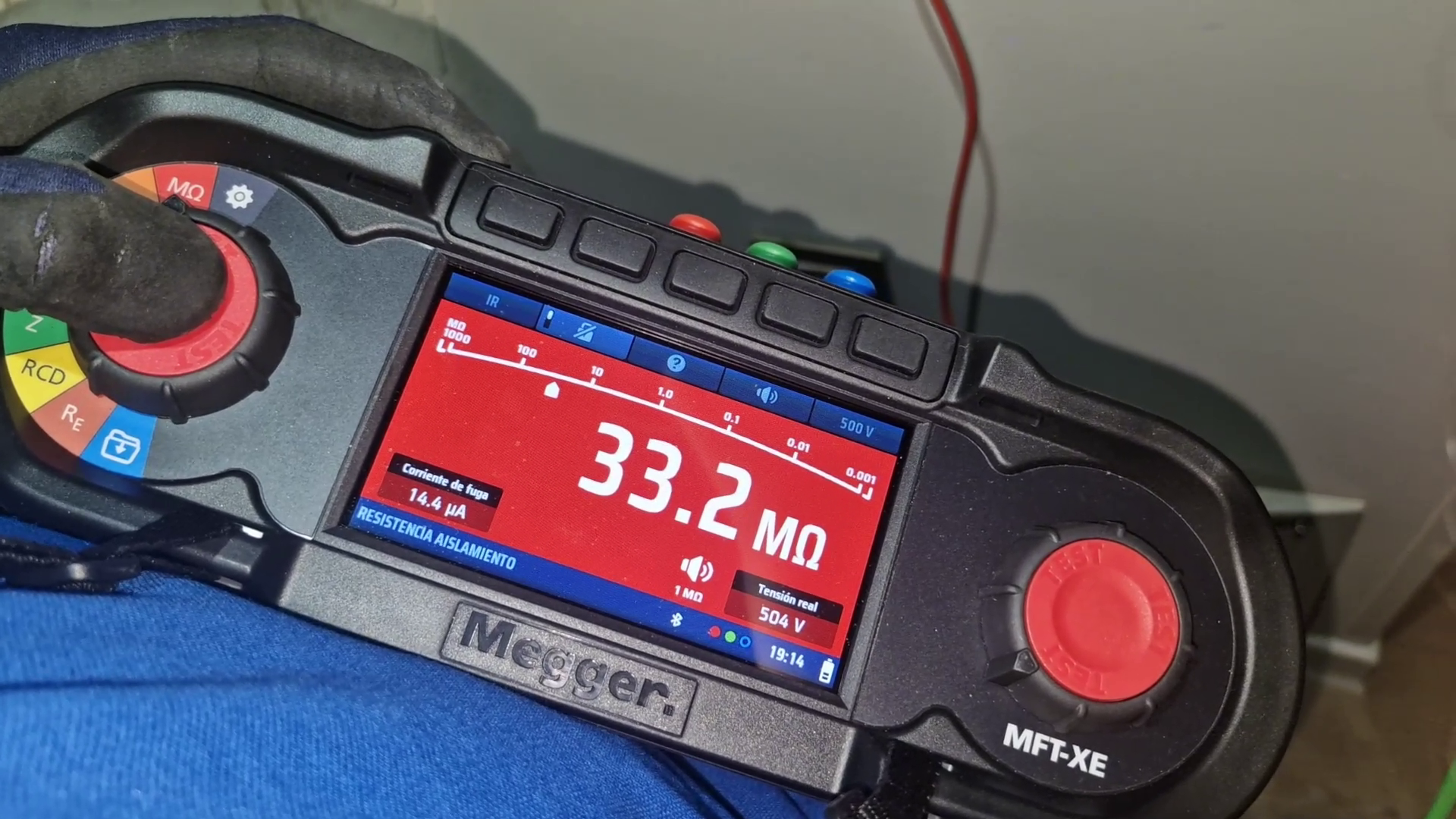

En nuestra grabación, las lecturas obtenidas muestran resistencias elevadas, sin que aparezca un defecto evidente en los puntos ensayados.

Eso sí, una comprobación general favorable no sustituye el ensayo de todos los circuitos que corresponda verificar.

Y fíjate en otro detalle: el Megger permite ver la evolución de la resistencia durante el ensayo. No es solamente apretar un botón y quedarse con un número.

7. Tiempo de disparo del diferencial en modo automático

En la primera vivienda comprobamos con qué corriente disparaba un diferencial. Ahora vamos a medir otra cosa: cuánto tarda en disparar.

Para ello seleccionamos el modo automático del Megger MFT-XE y configuramos el diferencial de 30 mA que tenemos instalado.

El comprobador ejecuta una secuencia con distintas intensidades de ensayo y ángulos de inicio de onda.

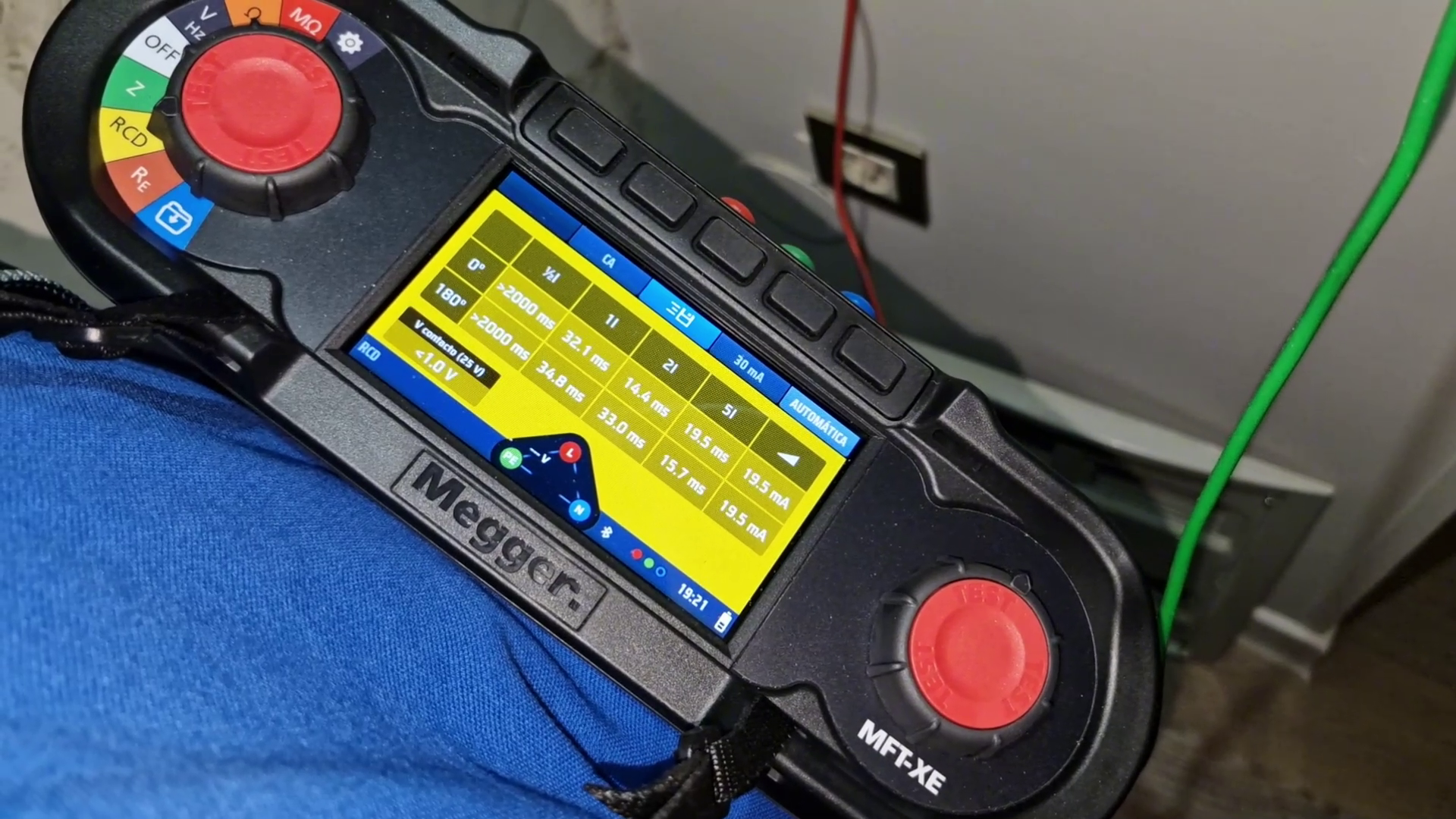

En la grabación, la pantalla final recoge estos resultados:

Ensayo	0°	180°
0,5 × IΔn	No dispara durante el ensayo	No dispara durante el ensayo
1 × IΔn	32,1 ms	34,8 ms
2 × IΔn	14,4 ms	33,0 ms
5 × IΔn	19,5 ms	15,7 ms
Rampa	19,5 mA	19,5 mA

La primera comprobación verifica que no se produzca un disparo indebido a la mitad de la sensibilidad nominal durante las condiciones del ensayo.

Después vemos los tiempos registrados cuando aplicamos distintas corrientes diferenciales.

Para valorar si un resultado es correcto debemos conocer el tipo de diferencial, si es instantáneo o selectivo y los límites exigibles al dispositivo y a la instalación.

En nuestro caso obtenemos tiempos de actuación de unas pocas decenas de milisegundos.

¡Y lo mejor es que el Megger organiza todos los resultados en una misma pantalla!

8. Continuidad del conductor de protección con 200 mA

Vamos ahora con otra comprobación que merece mucha más atención en las instalaciones eléctricas: la continuidad del conductor de protección.

Imagínate que tenemos un cuadro eléctrico con su barra de tierra y varios enchufes repartidos por la vivienda.

Que exista una toma de tierra general no demuestra por sí solo que el conductor de protección llegue correctamente a todos los puntos.

Por eso decidimos comprobar el recorrido desde el cuadro hasta una de las tomas más alejadas.

Seleccionamos la función de continuidad a 200 mA del Megger y utilizamos un cable de prueba largo.

Pero antes hay algo muy importante: compensar la resistencia de nuestros propios cables de medida.

Unimos las puntas, utilizamos la función de compensación del MFT-XE y comprobamos que, después de aplicarla, la lectura con las puntas unidas queda próxima a cero.

De esta forma, el equipo descuenta la resistencia del conjunto de cables empleado en el ensayo.

Con la alimentación desconectada y comprobada la ausencia de tensión, conectamos una punta a la barra de tierra del cuadro y la otra al contacto de protección del enchufe seleccionado.

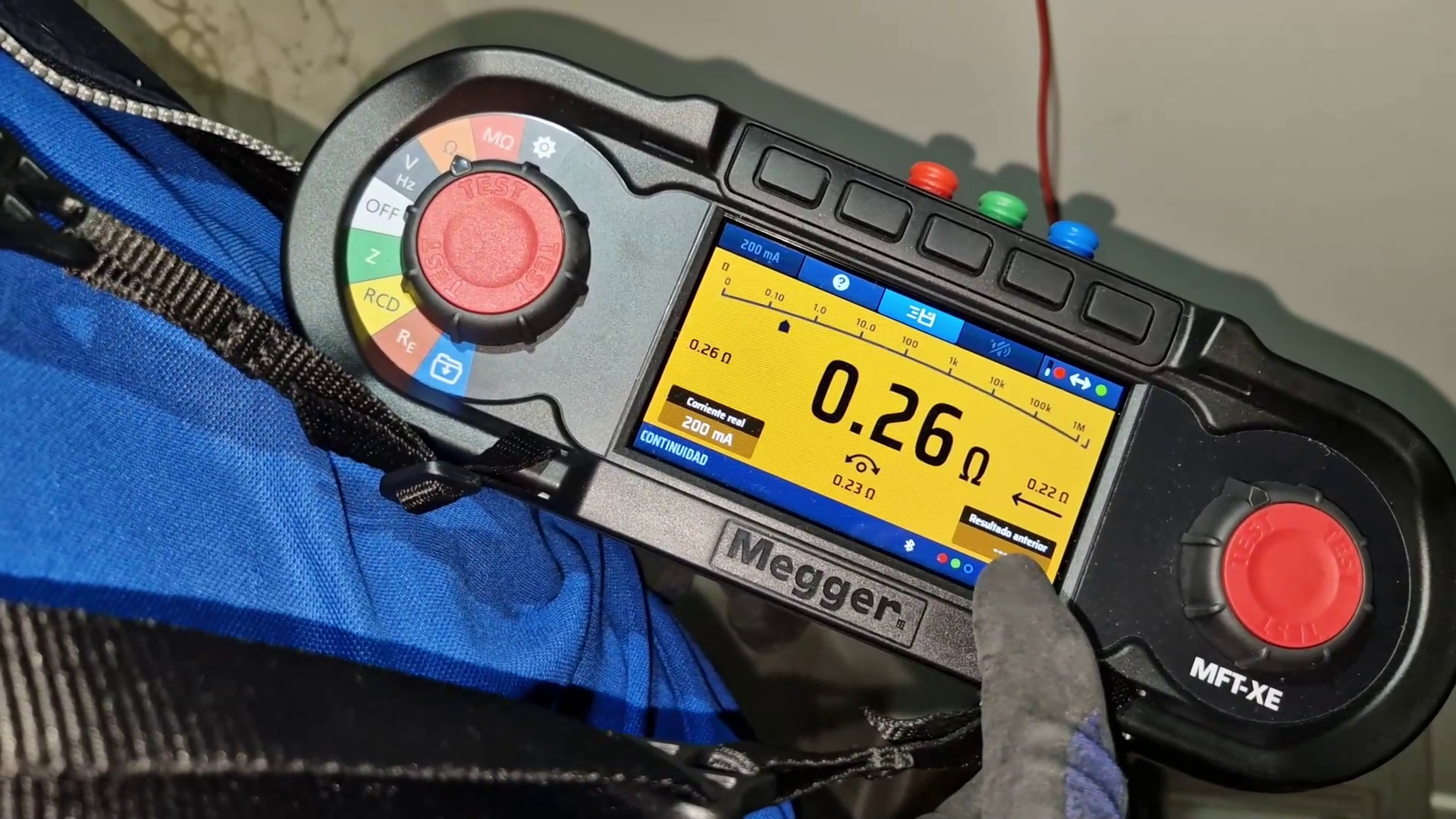

El resultado de la medida es aproximadamente 0,26 Ω.

Además, realizamos la comprobación en modo bidireccional, invirtiendo la polaridad de medida para comparar el comportamiento en ambos sentidos.

¿Qué buscamos con esta prueba?

No solamente que el equipo emita un pitido. Buscamos una resistencia baja y coherente con la longitud, sección, conexiones y características del conductor de protección.

Si encontramos una resistencia inesperadamente elevada, tendremos que investigar conexiones, empalmes o posibles problemas en el recorrido.

Y esto es precisamente lo que quería enseñar en esta DomoAventura: no basta con terminar la instalación, darle tensión y comprobar que se encienden las luces.

Megger CertSuite: guardar las medidas y preparar informes

Hay otra función del Megger MFT-XE que me parece especialmente útil para nuestro trabajo diario.

El equipo dispone de conectividad Bluetooth y es compatible con Megger CertSuite, lo que nos permite transferir resultados y organizarlos por instalaciones y circuitos.

Durante el vídeo voy guardando distintas comprobaciones para conservar las mediciones y poder preparar la documentación correspondiente.

Esto facilita el trabajo de los instaladores porque evitamos depender únicamente de fotografías o apuntes escritos a mano.

Conviene recordar que la documentación de las verificaciones debe corresponder a los ensayos realmente realizados y cumplir los requisitos aplicables a cada instalación.

Si quieres conocer el equipo que hemos estrenado en esta DomoAventura, aquí tienes el comprobador multifunción Megger MFT-XE en nuestra tienda online.

¿Qué otras medidas eléctricas podemos realizar?

Aunque en esta ocasión hemos terminado ocho comprobaciones, todavía tenemos mucho que enseñar.

El Megger MFT-XE permite realizar otros ensayos que también pueden ser muy interesantes para un electricista, dependiendo de la instalación y de las condiciones de trabajo.

• Resistencia de puesta a tierra: utilizando los procedimientos adecuados y, cuando corresponda, el sistema de picas de medida.
• Secuencia de fases: fundamental en determinadas instalaciones trifásicas y equipos con motores.
• Impedancia de línea y corriente de cortocircuito prevista: para estudiar las condiciones de protección y contrastarlas con las características de los dispositivos instalados.
• Resistencia R1+R2: para comprobar el recorrido de los conductores de fase y protección mediante un ensayo sin tensión.
• Tensión en corriente continua: útil en instalaciones y equipos que trabajan con CC, respetando siempre las características y límites de medida del instrumento.

Y hay otra medición que considero especialmente interesante: la corriente de fuga real de una instalación.

Para eso tenemos la pinza de fugas Megger DCM305E.

Con una pinza de fugas podemos analizar las corrientes residuales en los conductores del circuito y buscar posibles causas de disparos intempestivos, sin confundir esta prueba con la resistencia de aislamiento.

También tenemos pendiente sacar nuestras cámaras termográficas para comprobar cómo se comportan los cuadros eléctricos cuando están trabajando con carga.

¡Así que contenido para una segunda parte tenemos de sobra!

El reto de las 100.000 reproducciones

En el vídeo os propongo un reto muy sencillo.

Si llegamos a las 100.000 reproducciones, volvemos con dos medidas más y seguimos enseñando funciones que podemos utilizar en nuestro trabajo diario.

Y también tenemos una sorpresa relacionada con nuestro proyecto DomoFront PRO, la linterna frontal que me acompaña en las DomoAventuras.

Si llegamos al objetivo, publicaremos los detalles y las condiciones de esa acción para que todo el Domo Equipo pueda conocer cómo participar.

Pero, sobre todo, quiero leeros en comentarios.

¿Cuál es la medida eléctrica que consideras imprescindible antes de dar una instalación por terminada? ¿Y cuál te gustaría que enseñáramos en el próximo vídeo?
