Si vas a instalar placas solares y no revisas antes el cuadro eléctrico, esto te interesa.
En esta DomoAventura vemos una adaptación real de un cuadro eléctrico existente para preparar una instalación de autoconsumo solar con inversor híbrido, protecciones eléctricas, reparto de circuitos, medidas reglamentarias y preparación para backup.
No hablamos solo de poner placas solares. Hablamos de medir, proteger y verificar: sobretensiones, diferenciales, fugas, aislamiento, impedancia de bucle, tensión de contacto y una idea clave para cualquier Técnico 2.0: una instalación no se certifica “a ojo”, se certifica midiendo.
Antes de entrar en detalle, aquí tienes el vídeo completo donde vemos esta adaptación real de cuadro eléctrico para autoconsumo solar, con protecciones, medidas reglamentarias, reparto de circuitos y preparación para backup.
Para que puedas revisar la información directamente desde la fuente, compartimos aquí los documentos del proyecto de Real Decreto relacionado con la futura ITC-BT-53 y la modificación propuesta de varias ITC del REBT, entre ellas la ITC-BT-40, donde aparece la Figura 6: “Esquema de una instalación interconectada con circuito dedicado”.
Importante: estos documentos corresponden al proyecto/borrador. La ITC-BT-53 todavía no debe tratarse como una ITC aprobada dentro del REBT vigente.
Para hacer una revisión técnica seria de un cuadro eléctrico no basta con mirar y cambiar piezas. Hay que medir. En esta instalación usamos herramientas profesionales para comprobar diferenciales, fugas, tensiones, aislamiento e impedancia de bucle.
Porque el cuadro eléctrico es el punto donde se ordena, se protege y se verifica buena parte de la instalación.
En una vivienda con autoconsumo, el inversor no puede tratarse como si fuera “un aparato más” colocado al fondo de la casa sin criterio. Es un equipo que puede aportar energía a la instalación y, si además tiene backup o modo isla, la cosa se vuelve todavía más seria.

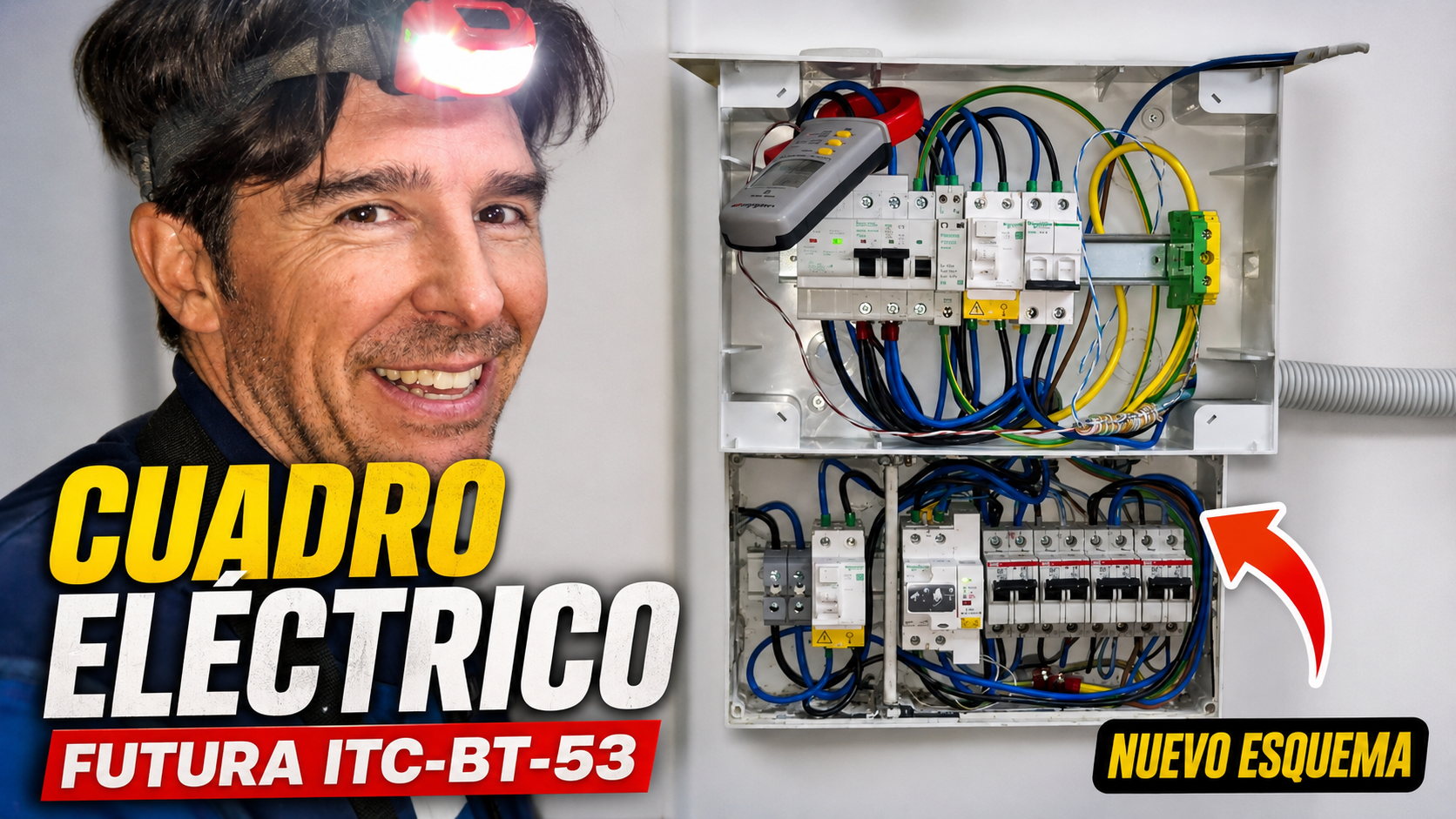

En esta DomoAventura partimos de un cuadro eléctrico existente con un diferencial tipo A superinmunizado y varios circuitos. Para preparar la instalación solar, se añadió un nuevo cuadro de superficie, evitando romper lo antiguo y dejando preparada la salida hacia el inversor híbrido.
Entre los elementos principales de la adaptación aparecen:
Esto es trabajar pensando en el presente, pero también en lo que puede venir.
En el vídeo mencionamos el esquema que aparece en el proyecto de Real Decreto. Es importante aclararlo bien: este esquema no aparece dentro de la ITC-BT-53 como norma ya aprobada, sino dentro de la modificación propuesta de la ITC-BT-40, dedicada a instalaciones generadoras de baja tensión.

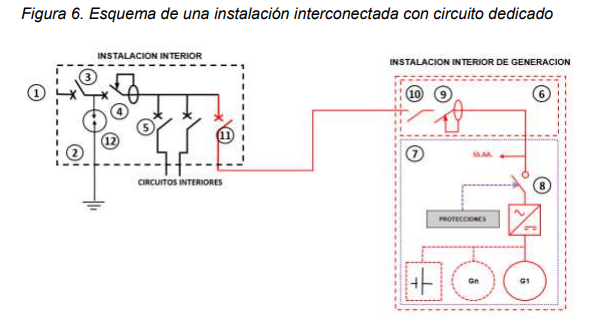

El esquema concreto es la Figura 6: “Esquema de una instalación interconectada con circuito dedicado”.
Este esquema representa una instalación interior de consumo conectada con una instalación interior de generación mediante un circuito dedicado. Y aquí está una de las claves técnicas del vídeo: la generación no se conecta “donde pille”, sino que debe plantearse con protecciones, corte, diferencial, seccionamiento y dispositivos adecuados.
En la leyenda de esa Figura 6 aparecen elementos muy importantes:
Por eso en esta instalación defendemos que la línea hacia el inversor debe salir protegida desde el cuadro eléctrico. Y si además el sistema trabaja en backup o modo isla, puede tener sentido duplicar determinadas protecciones junto al inversor o en el cuadro de generación, siempre según esquema, fabricante y criterio técnico.
La idea no es copiar un esquema sin pensar. La idea es entenderlo: circuito dedicado, protecciones bien ubicadas y medidas reales para verificar la instalación.
Aquí hay que ser muy precisos.
La ITC-BT-53 no aparece todavía como una ITC aprobada dentro del REBT vigente. Actualmente debemos hablar de ella como proyecto de Real Decreto o como futura ITC-BT-53, pendiente de aprobación definitiva.
En Domo Electra compartimos los PDF del proyecto de Real Decreto para que toda la comunidad técnica pueda consultarlos, estudiarlos y sacar sus propias conclusiones. Esto es especialmente útil para instaladores autorizados, profesores de FP, alumnos, ingenierías y Técnicos 2.0 que quieren adelantarse a lo que puede venir.
Este proyecto busca adaptar el REBT al nuevo escenario del autoconsumo, las instalaciones de corriente continua, los sistemas fotovoltaicos y el almacenamiento energético.
Por tanto, en textos técnicos, vídeos y formaciones conviene decirlo así:
“Según el proyecto de la futura ITC-BT-53…”
o
“Si finalmente se aprueba en estos términos…”
Lo que no debemos decir es que ya está en vigor, porque eso puede confundir a técnicos, clientes y alumnos de formación profesional.
Hay una idea clave: no debemos dejar una línea hacia el inversor sin proteger correctamente desde el cuadro eléctrico.
Si una canalización sale desde el cuadro hasta el inversor y recorre parte de la vivienda, esa línea debe estar protegida. Da igual que luego junto al inversor también pongas protecciones adicionales. Eso puede ser incluso recomendable en algunos casos, especialmente si hay modo isla o backup.
Pero la línea que sale del cuadro debe salir protegida desde su origen.
Si esa línea recorre la vivienda y se produce un defecto, una perforación, una fuga o una manipulación accidental, la protección no puede depender únicamente de lo que haya instalado al final, junto al inversor.
El REBT vigente establece que las instalaciones eléctricas de baja tensión deben reunir condiciones técnicas y garantías para preservar la seguridad de las personas y los bienes, asegurar el correcto funcionamiento de la instalación y prevenir perturbaciones.
También deja claro que las instalaciones interiores deben subdividirse para que una avería afecte a la mínima parte posible de la instalación, facilite la localización de fallos y permita controlar el aislamiento de la parte afectada.
Traducido al lenguaje de obra: no es lo mismo tener toda la vivienda colgada de un único diferencial que repartir bien los circuitos.
Y no es lo mismo poner un diferencial rearmable para que “suba solo” que medir por qué está saltando.
En esta instalación se preparó un cuadro adaptado para autoconsumo con una lógica clara: proteger, medir y dejar espacio para el futuro.
Las sobretensiones transitorias pueden aparecer por descargas atmosféricas, maniobras de red o eventos externos.
Las sobretensiones permanentes pueden venir por problemas de red, fallos de neutro u otras situaciones que eleven la tensión durante más tiempo.
En una vivienda actual, con electrónica, inversores, equipos de climatización, domótica, electrodomésticos y cargadores, proteger contra sobretensiones no es un capricho. Es seguridad.
Y en autoconsumo cobra todavía más importancia, porque estamos integrando generación eléctrica dentro de una instalación existente.
En este caso se utilizó un diferencial tipo F para la línea del inversor.
Los inversores pueden generar componentes eléctricas más complejas que una carga resistiva clásica. Un diferencial tipo F está pensado para determinados receptores con electrónica de potencia y variadores monofásicos, y puede ser una solución más adecuada que un diferencial convencional según el equipo y la instalación.
Importante: no se trata de poner siempre “lo más caro” ni “lo más moderno”. Se trata de elegir la protección adecuada para el equipo real, según fabricante, normativa y criterio técnico.
También se instaló protección magnetotérmica para proteger la línea que alimenta o conecta con el inversor.
Aquí el criterio es claro:
Este es uno de los puntos más importantes del vídeo.
El cliente tenía un diferencial rearmable porque anteriormente le saltaba el diferencial. Y aquí hay que decirlo claro: poner un diferencial rearmable no soluciona una fuga.
Un diferencial rearmable puede tener sentido en determinadas instalaciones donde interesa recuperar servicio automáticamente, pero si tienes una fuga real, el problema sigue estando ahí.
La pregunta técnica no es: “¿Qué diferencial pongo para que no moleste?”
La pregunta técnica correcta es: “¿Cuánta fuga tengo, dónde está y por qué se produce?”
Ahí entra el trabajo del instalador autorizado: medir, dividir circuitos, localizar cargas y verificar aislamiento.
Antes de tocar nada, hay que medir.
En esta DomoAventura se comprueba que las tensiones están dentro de valores normales y que entre neutro y tierra hay una tensión baja, alrededor de 2 V.
Esto es buena señal.
Medir neutro-tierra es importante porque una tensión elevada puede indicar problemas de red, derivaciones, defectos de puesta a tierra o situaciones peligrosas.
En instalaciones con backup, modo isla, inversores o baterías, este punto se vuelve todavía más delicado.
Después se comprueba el diferencial mediante prueba de rampa.
Esta prueba permite ver a qué corriente dispara realmente el diferencial. En el vídeo se realiza la prueba en semiciclo positivo y negativo, a 0º y 180º.
Esto es importante porque no basta con pulsar el botón de test y decir “funciona”. El botón de test es una comprobación básica del propio dispositivo, pero no sustituye una verificación profesional con equipo de medida.
Un diferencial debe proteger en condiciones reales. Y eso hay que comprobarlo.
La tensión de contacto es una medida clave para valorar el riesgo que podría aparecer ante un defecto.
En el caso del vídeo se obtiene una tensión de contacto de 5,5 V, por debajo de valores peligrosos en condiciones habituales, pero suficiente para prestar atención al estado de la puesta a tierra y al conjunto de protección diferencial.
Aquí está la diferencia entre un técnico que mide y uno que “cree que está bien”.
El Técnico 2.0 no adivina. El Técnico 2.0 mide.
También se mide la impedancia de bucle sin disparar el diferencial.
Esta medida ayuda a comprobar el comportamiento del circuito ante defectos y permite valorar si las protecciones pueden actuar adecuadamente.
En el vídeo aparece una impedancia de bucle de unos 166 ohmios.
Este dato es importante porque debe formar parte del criterio técnico de la instalación y no debería inventarse en certificados o memorias.
Aquí llega uno de los momentos más didácticos del vídeo.
Se mide una fuga total aproximada de 14 mA. Después, al dividir circuitos, una parte queda en torno a 7 mA y otra parte se reparte en valores menores.
Esto demuestra una cosa muy potente: dividir circuitos ayuda a controlar fugas y evitar disparos molestos.
No es magia. Es medición.
Si toda la vivienda está bajo un único diferencial y tienes varios equipos electrónicos, filtros EMI, electrodomésticos, fuentes conmutadas, aire acondicionado, cargadores, inversores o domótica, las fugas se van sumando.
Y cuando se acercan al umbral del diferencial, llegan los problemas.
La solución profesional puede ser:
Lo que no es solución profesional es cambiar piezas a ciegas.
La resistencia de aislamiento es otra comprobación fundamental.
En el vídeo se mide conductor contra tierra a 500 V, teniendo cuidado porque hay cargas conectadas y no siempre se puede medir fase-neutro sin desconectar equipos.
Esta prueba permite comprobar si los conductores tienen aislamiento correcto respecto a tierra.
Si el aislamiento está mal, podemos tener fugas, disparos diferenciales, calentamientos, riesgos para personas y averías difíciles de localizar.
Por eso esta medida debe hacerse con criterio, sabiendo qué se puede medir, qué cargas hay conectadas y cómo interpretar el resultado.
Depende del caso, pero hay una idea importante.
Si la línea sale del cuadro hacia el inversor, debe salir protegida desde el cuadro.
Ahora bien, si el inversor trabaja en modo isla o backup, puede tener sentido duplicar ciertas protecciones junto al inversor o en el cuadro de respaldo, según esquema, fabricante y diseño de la instalación.
No se trata de poner protecciones “por poner”. Se trata de entender por dónde circula la energía en cada modo:
Cuando una instalación puede funcionar de varias formas, el esquema de protecciones debe contemplar esas formas.
En el vídeo se habla de la posibilidad de full backup sin batería, aprovechando la energía solar cuando hay producción.
Este concepto puede ser muy interesante, pero también hay que explicarlo correctamente al cliente.
Sin batería, si no hay sol suficiente, no hay energía disponible para mantener cargas.
Y aunque haya sol, el sistema debe estar correctamente diseñado, configurado y protegido para trabajar de forma segura.
Aquí entran en juego:
Una instalación no debería certificarse copiando valores de memoria.
En una instalación seria deben medirse y documentarse valores reales cuando proceda, como:
No todos los casos son iguales, pero el principio es el mismo: si certificas, verifica. Y si verificas, mide.
Este cuadro eléctrico se adelanta a lo que viene porque no se ha planteado como una simple ampliación improvisada.
Se ha planteado como una instalación preparada para:
El futuro de la electricidad en viviendas no va de poner más aparatos.
Va de integrar mejor: generación, almacenamiento, protecciones, medida, eficiencia, seguridad y criterio profesional.
Esta DomoAventura deja una lección muy clara para instaladores, alumnos de FP, técnicos y clientes:
Un cuadro eléctrico no se mejora cambiando diferenciales al azar. Se mejora midiendo, diagnosticando y protegiendo correctamente.
Un diferencial rearmable no arregla una fuga.
Un inversor solar no debe conectarse sin pensar en la protección de su línea.
Una instalación con backup no puede diseñarse como una instalación convencional sin más.
Y una certificación eléctrica no debería rellenarse con valores inventados.
La electricidad moderna exige técnicos modernos. Técnicos 2.0.
